マシニングセンタ

2、4輪のエンジン・ミッションアルミ部品の量産加工に高生産性を発揮するライン対応横形#30、#40マシニングセンタ『MBNシリーズ』

電子部品と2、4輪部品を高速、高精度で加工する汎用タイプ#15、#30マシニングセンタ『きわみシリーズ』

#40横形MC(ライン対応/MBNシリーズ)

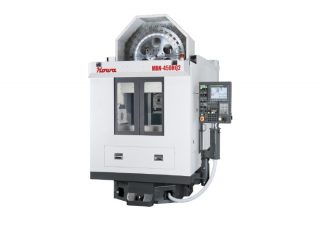

  • MBN-450HQ2 クイルタイプ

    グローバルスタンダードマシン切粉トラブルレスによる高稼働率を実現。
    様々な搬送形態に対応。

    主軸最高回転速度 12,000 min-1
    移動距離 X:500mm
    Y:500mm
    Z:500mm
    主軸端テーパ 7/24テーパ No.40
    制御装置 FANUC 0i-MD

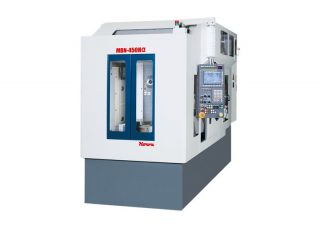

  • MBN-450Hα 高機能タイプ

    マルチユース(ライン対応型/単独型)非切削時間短縮。
    高生産性多工程対応にマガジン保有数増加を図り、分割及び集約工程にフレキシブルに対応可能。

    主軸最高回転速度 10,000 min-1
    移動距離 X:500mm
    Y:500mm
    Z:630mm
    主軸端テーパ 7/24テーパ No.40
    制御装置 FANUC 31i-MA

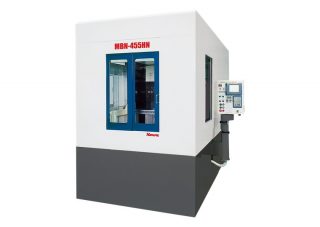

  • MBN-455HN 強切削タイプ

    既存#40MC以上の高速加工と強力加工両立を追求。
    MBN-450Hと同様にラインの高生産性に寄与するラインへの組み込みが容易であるとともに、強力加工、高負荷工程に対応可能。

    主軸最高回転速度 12,000 min-1
    移動距離 X:550mm
    Y:450mm
    Z:500mm
    主軸端テーパ 7/24テーパ No.40
    制御装置 FANUC 31i-MA

#40立形MC(ライン対応/MBNシリーズ)

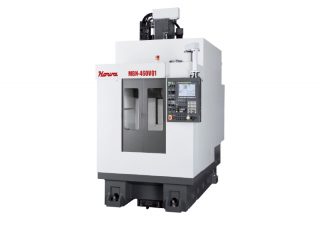

  • MBN-460VQ1 クイルタイプ

    グローバルスタンダードマシン切粉トラブルレスによる高稼働率を実現。
    立形で標準ガントリ対応、安心の標準装備。

    主軸最高回転速度 12,000 min-1
    移動距離 X:600mm
    Y:500mm
    Z:500mm
    主軸端テーパ 7/24テーパ No.40
    制御装置 FANUC 0i-MD

#30立形MC(ライン対応/MBNシリーズ)

  • MBN-350VCT1K #30スタンダードタイプ

    切粉トラブルレスによる、高稼働率を実現する#30スタンダードマシン。

    主軸最高回転速度 10,000 min-1
    移動距離 X:500mm
    Y:400mm
    Z:400mm
    主軸端テーパ 7/24テーパ No.30
    制御装置 FANUC 0i-MD

#30横形MC(ライン対応/MBNシリーズ)

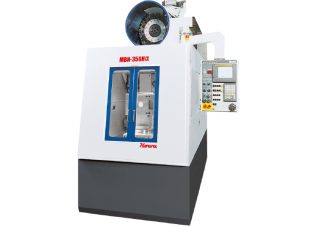

  • MBN-350Hα スタンダードタイプ

    高付加価値創出マシン#40MC加工から#30MCへ。

    主軸最高回転速度 10,000 min-1
    移動距離 X:500mm
    Y:400mm
    Z:500mm
    主軸端テーパ 7/24テーパ No.30
    制御装置 FANUC 31i-MA

#30立形MC(汎用機/きわみシリーズ)

  • MKN-335VT

    高精度小物部品加工に最大限のパフォーマンスを発揮。
    高生産性を実現するテーブル移動タイプ。

    主軸最高回転速度 22,000 min-1
    移動距離 X:350mm
    Y:200+100(Unload)mm
    Z:250+80(ATC)mm
    主軸端テーパ 7/24テーパ No.30
    制御装置 MITSUBISHI M70VB

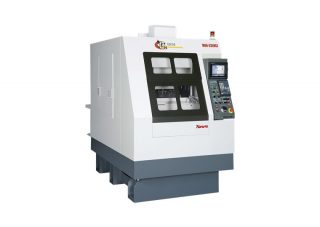

  • MKN-335VCJ

    高精度小物部品加工の最高峰
    生産性向上を実現する治具チェンジャ搭載モデル。

    主軸最高回転速度 22,000 min-1
    移動距離 X:350mm
    Y:220mm
    Z:250+80(ATC)mm
    主軸端テーパ 7/24テーパ No.30
    制御装置 MITSUBISHI M70VA

#30立形MC(ライン対応/きわみシリーズ)

  • MKN-350VT/370VT

    2、4輪アルミ部品をターゲットにしたインラインタイプマシン。
    #40MCのラインに対してイニシャルコスト及びランニングコストの大幅削減ができる。

    主軸最高回転速度 10,000 min-1
    移動距離 X:500(700)mm
    Y:400mm
    Z:320+80(ATC)mm
    主軸端テーパ 7/24テーパ No.30
    制御装置 FANUC 0i-MD

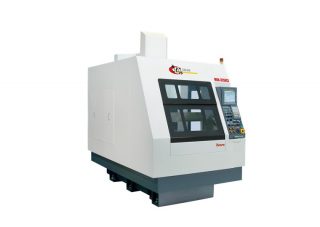

  • MKN-355VCJ

    加工の限界に挑む治具チェンジャー付全進化マシン。
    広加工領域により自動車関連の大型部品加工まで対応。

    主軸最高回転速度 10,000 min-1
    移動距離 X:550mm
    Y:320mm
    Z:320+80(ATC)mm
    主軸端テーパ 7/24テーパ No.30
    制御装置 FANUC 31i-MA

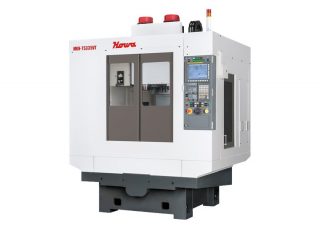

  • MKN-TS335VT

    加工軸を2軸搭載したツインスピンドルマシニングセンタ。
    生産量倍増・設置スペース削減を実現。

    主軸最高回転速度 10,000 min-1
    移動距離 X:350mm
    Y:400mm
    Z:450mm
    主軸端テーパ 7/24テーパ No.30
    2軸間距離 350mm
    制御装置 FANUC 0i-MF

#15立形MC(汎用機/きわみシリーズ)

  • MKN-115VT 高速回転タイプ

    HDDベースプレートなど小物加工に特化した超小型・高速・高精度マシン。

    主軸最高回転速度 20,000 min-1
    移動距離 X:150mm
    Y:150+50mm
    Z:150 or 200+50mm
    主軸端テーパ 7/24テーパ No.15
    制御装置 MITSUBISHI M70VB
  • MKN-135VT ワイドストロークタイプ

    高精度小物部品の多様なワークに対応する超高速・ワイドストロークマシン。

    主軸最高回転速度 20,000 min-1
    移動距離 X:350mm
    Y:200+100mm
    Z:200+50mm
    主軸端テーパ 7/24テーパ No.15
    制御装置 MITSUBISHI M70VB
