豊和工業株式会社

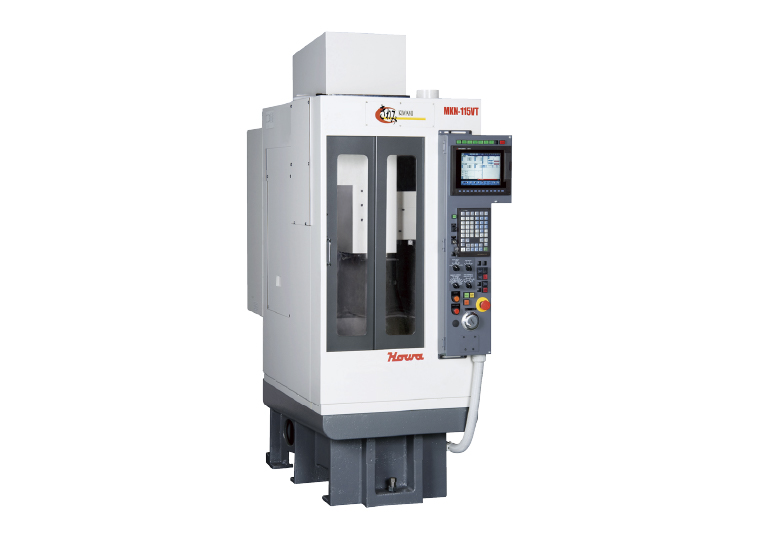

#15立形マシニングセンタ

MKN-115VT

小物部品加工に特化した超小型・高速・高精度マシン。

特長

超小型

・小物アルミ部品加工に特化することにより、加工領域(X,Y,Z軸)150×150×150or200で設置スペースを従来機比34%削減

高速

・切削送り速度を従来機の15,000mm/minから20,000mm/minへスピードアップさせることおよび最新のCNCを採用することによりサイクルタイムの大幅な短縮(従来機比10%減)を実現

高精度

・ストロークを最小化することで高精度・長期安定加工が可能

基本仕様

項目 単位 標準仕様
MKN-115VT
タイプ 加工方向 立形
移動方式 テーブル移動
主軸 主軸テーパ BT15
最高回転速度 min-1 20,000
移動距離 X軸(テーブル左右) mm 150
Y軸(テーブル前後) mm 150+50
Z軸(主軸頭上下) mm 150+50 or 200+50(ATC)
送り速度 早送り速度 m/min X・Y・Z:50
切削送り速度 mm/min 20,000
テーブル テーブル寸法 mm 300×265
最大積載重量 kg 40
ATC装置 工具保有数 pcs 20
その他 所要床面積 mm 1,970×1,100
NC装置 MITSUBISHI M70VB
