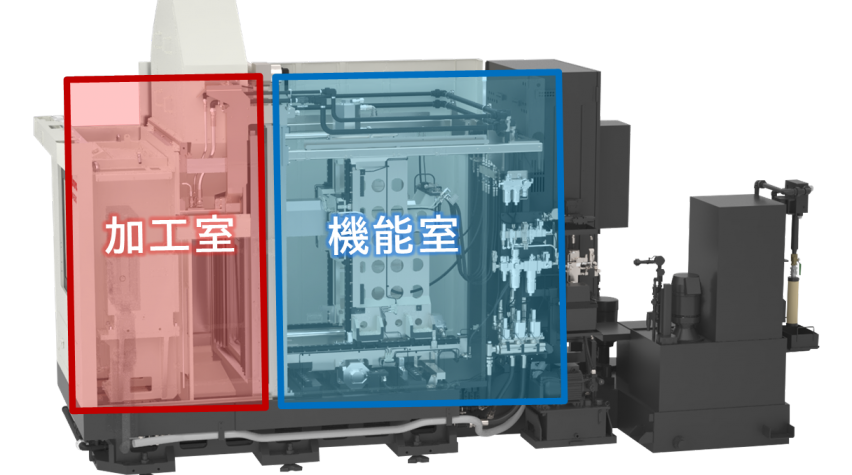

■加工室を分離することにより機能室への切粉・クーラント侵入を防止する
■切粉の溜まらないカバー構造と最適な洗浄方法により発生した切粉を堆積させない
■1次フィルターとサイクロンフィルターによりクーラント内の切粉・スラッジを徹底除去
■空油圧機器の集中配置によるメンテナンス性の向上

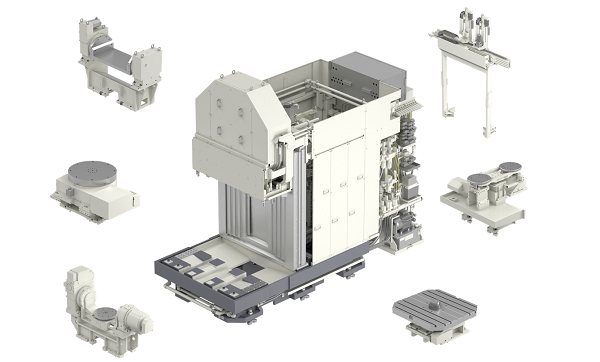

■治具チェンジャやパレットチェンジャ等、生産形態に合わせて選べる豊富なオプション
■最適な加工条件による生産性向上
■小型部品の多数個取りから大型部品まで幅広く対応可能
■大径・ロングツールに対応

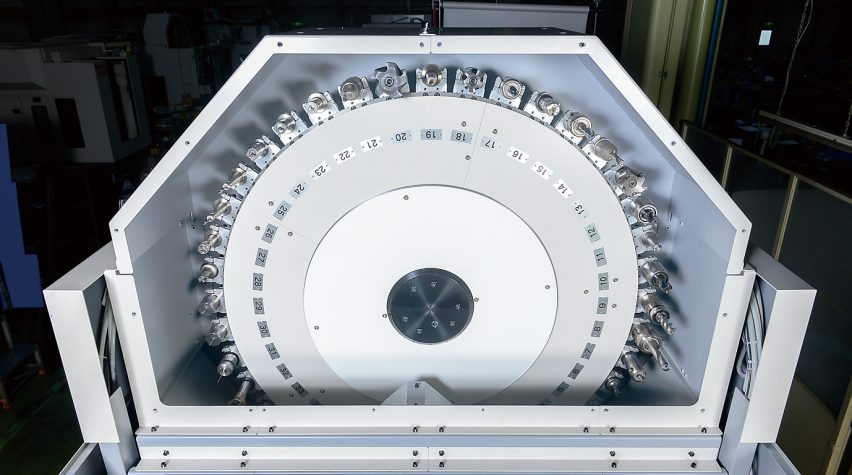

■標準仕様でツール本数40本

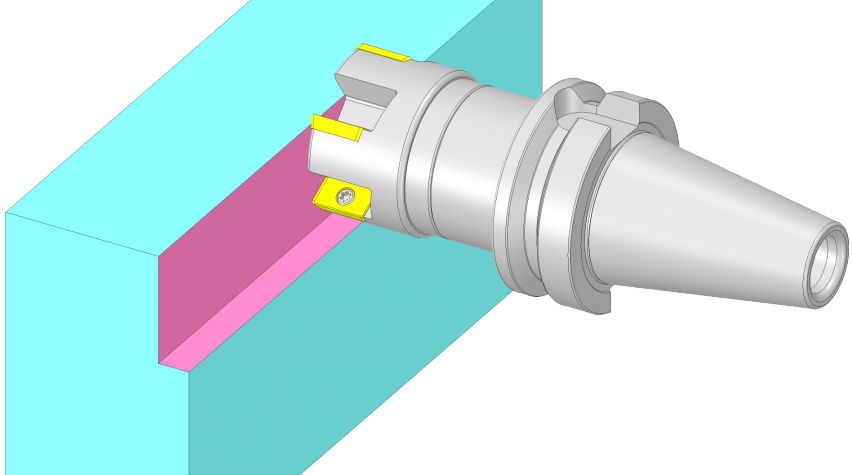

| 被削材 | アルミ合金鋳物（AC4B-F-T6） | FC250 |
| 使用工具径【mm】 | Ø80 | Ø80 |
| 回転速度【min-1】 | 4,400 | 1,000 |
| 送り速度【mm/min】 | 6,600 | 1,500 |
| 切削幅【mm】 | 50 | 50 |
| 切込量【mm】 | 3.3 | 2.1 |
| 切粉排出量【cc/min】 | 1,089 | 158 |
※当社従来＃30横比 50％ UP

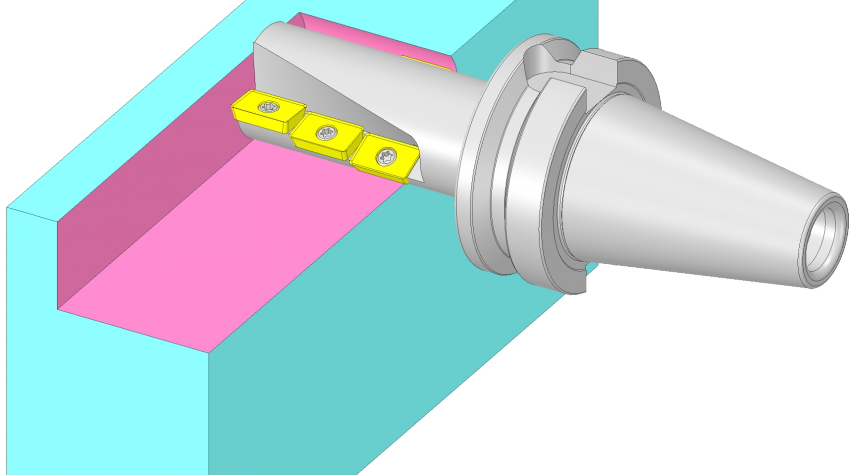

| 被削材 | アルミ合金鋳物（AC4B-F-T6） | FC250 |
| 使用工具径【mm】 | Ø25 | Ø16 |
| 回転速度【min-1】 | 10,000 | 2,300 |
| 送り速度【mm/min】 | 3,200 | 670 |
| 切削幅【mm】 | 30 | 24 |
| 切込量【mm】 | 6.0 | 6.0 |
| 切粉排出量【cc/min】 | 576 | 96 |
※当社従来＃30横比 25％ UP

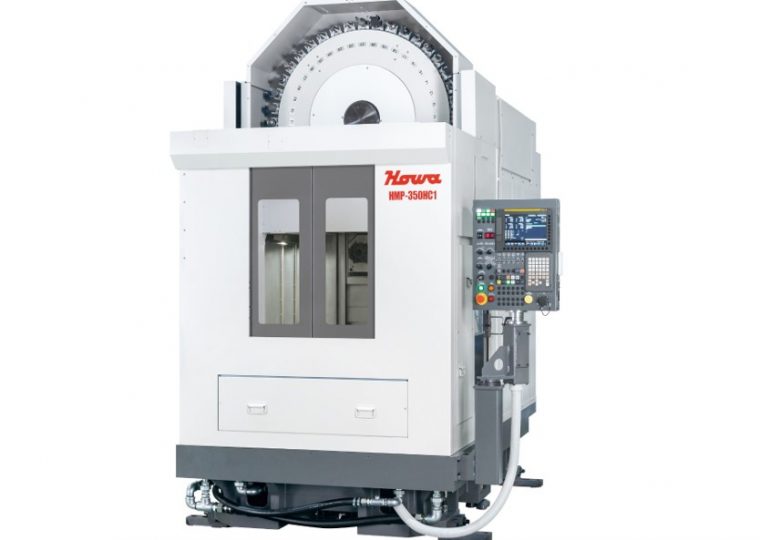

| 項目 | 単位 | 標準仕様 | ||
|---|---|---|---|---|
| HMP-350HC1 | ||||
| タイプ | 加工方向 | ― | 横形 | |
| 移動方式 | ― | 主軸コラム式 | ||
| 主軸 | 主軸テーパ | ― | BT30 / HSK A50 | |
| 最高回転速度 | min-1 | 12,000 / 6,000 | ||
| 移動距離 | X軸 | mm | 500 / 800 | |
| Y軸 | mm | 500 | ||
| Z軸 | mm | 500 | ||
| 送り速度 | 早送り速度 | m/min | X・Y・Z：60 | |
| 切削送り速度 | mm/min | 20,000 | ||
| ATC装置 | 工具保有数 | pcs | 40 | |
| その他 | 所要床面積 | mm | 1,540×3,780 | |
| NC装置 | FANUC Series 0i-MODEL F Plus | |||
