豊和工業株式会社

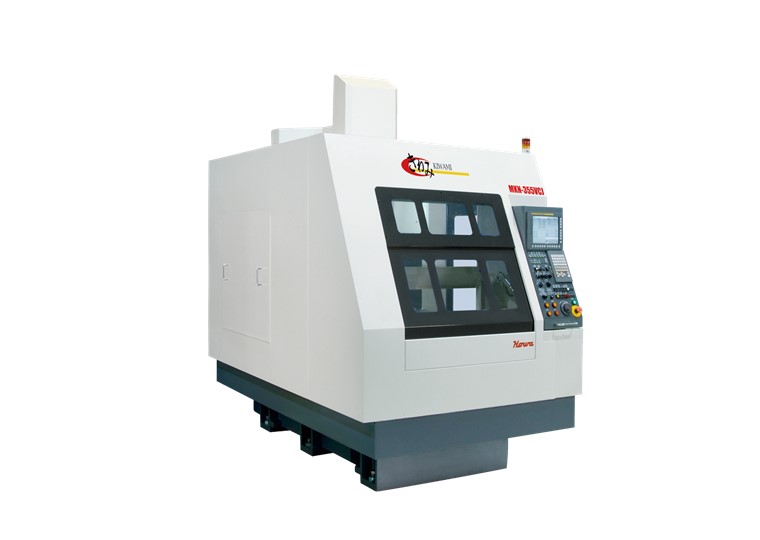

#30立形マシニングセンタ

MKN-355VCJ

広い加工領域&治具チェンジャ搭載マシン

特長

治具チェンジャ搭載

高速・高精度なターンテーブル方式のパレットチェンジャ
様々な加工レイアウトに対応し生産性向上を実現

広加工領域

自動車関連の大物部品加工からワークの多数個取りに対応。
X軸ストローク550mm、テーブルサイズ650×360(旋回径Φ1030)

高速・高加速度

高速移動:早送り速度60mm/min、Z軸加速度1.5G
高速ATC:ATC時間0.7秒

基本仕様

項目 単位 標準仕様
MKN-355VCJ
タイプ 加工方向 立形
移動方式 コラム移動
主軸 主軸テーパ 2面拘束BT30
最高回転速度 min-1 10,000
移動距離 X軸(テーブル左右) mm 550
Y軸(テーブル前後) mm 320
Z軸(主軸頭上下) mm 320+80(ATC)
送り速度 早送り速度 m/min X・Y・Z:60
切削送り速度 mm/min 20,000
テーブル テーブル寸法 mm 650×360(旋回径Φ1,030)
最大積載重量 kg 250×2
ATC装置 工具保有数 pcs 24(OP:36)
その他 所要床面積 mm 1,500×2,820
NC装置 FANUC Series 31i-MODEL B
