豊和工業株式会社

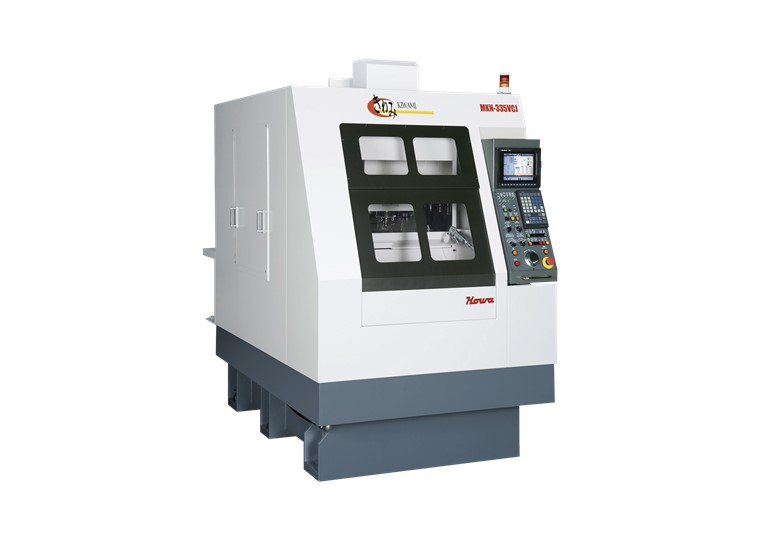

#30立形マシニングセンタ

MKN-335VCJ

生産性向上を実現する治具チェンジャ搭載マシン

特長

治具チェンジャ搭載

高速・高精度なターンテーブル方式のパレットチェンジャ。
様々な加工レイアウトに対応し生産性向上を実現

高速・高加速度

高速スピンドル:最高回転速度22,000min-1
高速移動:早送り速度60mm/min、Z軸加速度1.5G
高速ATC:ATC時間0.7秒

基本仕様

項目 単位 標準仕様
MKN-335VCJ
タイプ 加工方向 立形
移動方式 コラム移動
主軸 主軸テーパ BT30
最高回転速度 min-1 22,000
移動距離 X軸(テーブル左右) mm 350
Y軸(テーブル前後) mm 220
Z軸(主軸頭上下) mm 250+80(ATC)
送り速度 早送り速度 m/min X・Y・Z:60
切削送り速度 mm/min 20,000
テーブル テーブル寸法 mm 500×260(旋回径Φ800)
最大積載重量 kg 80×2
ATC装置 工具保有数 pcs 24(OP:36)
その他 所要床面積 mm 1,250×2,290
NC装置 MITSUBISHI M70VA
