１．高耐久性 ・・・・ 500,000サイクル連続耐久試験において最大把握力の維持を達成
２．高互換性 ・・・・ ＤＩＮ規格取付により他社製品との取付互換性向上
３．大貫通穴 ・・・・ 貫通穴径を拡大改良し、更なる大径ワーク飲み込み加工に対応
４．高把握精度 ・・・ 高い繰り返し把握精度により、連続加工精度のバラツキを抑制
５．高柔軟性 ・・・・ ネジ加工済みドロースクリュを標準オプション選択化

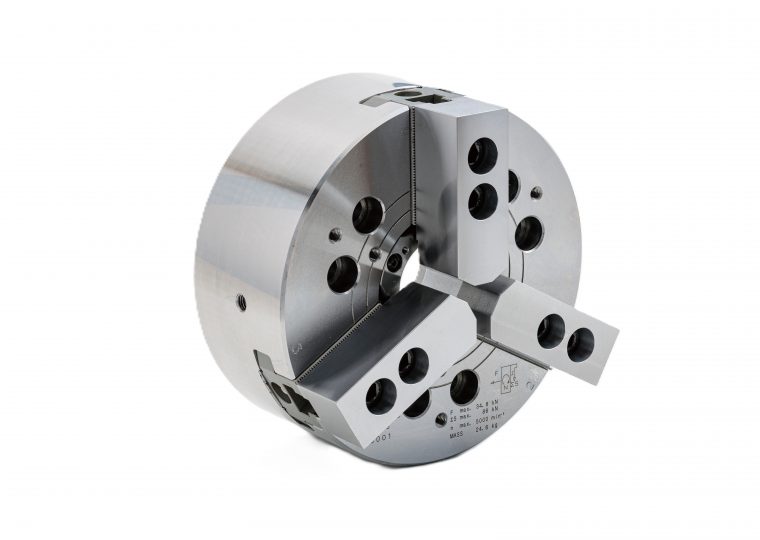

| 形式番号 | H3KTA | |||||
|---|---|---|---|---|---|---|
| 仕様 | 6 | 8 | 10 | 12 | ||
| セレーションピッチ | mm | 1.5 | 1.5 | 1.5 | 1.5 | |
| ― | ― | ― | ― | |||
| 爪のストローク （直径にて） |
mm | 5.5 | 7.4 | 8.8 | 10.6 | |
| プランジャストローク （シリンダストローク） |
mm | 12 | 16 | 19 | 23 | |
| 最大・最小把握径 （外径） |
最大mm | 169 | 210 | 254 | 304 | |
| 最小mm | 15 | 13 | 31 | 34 | ||
| 最高使用回転数 | r/min | 6000 | 5000 | 4200 | 3300 | |
| 許容シリンダ力 | kN | 22 | 34.8 | 43 | 55 | |
| 把握力 | kN | 57 | 86 | 111 | 144 | |
| 慣性モーメント | kg・m2 | 0.05 | 0.14 | 0.34 | 0.74 | |
| 質量 | kg | 12.5 | 22.9 | 36.0 | 57.2 | |
| 対応シリンダ | ||||||
| C1TA | 形式番号 | 115 | 140 | 165 | 190 | |
| 最高使用圧力 | MPa | 3.1 | 3.0 | 3.0 | 2.9 | |
