豊和工業株式会社

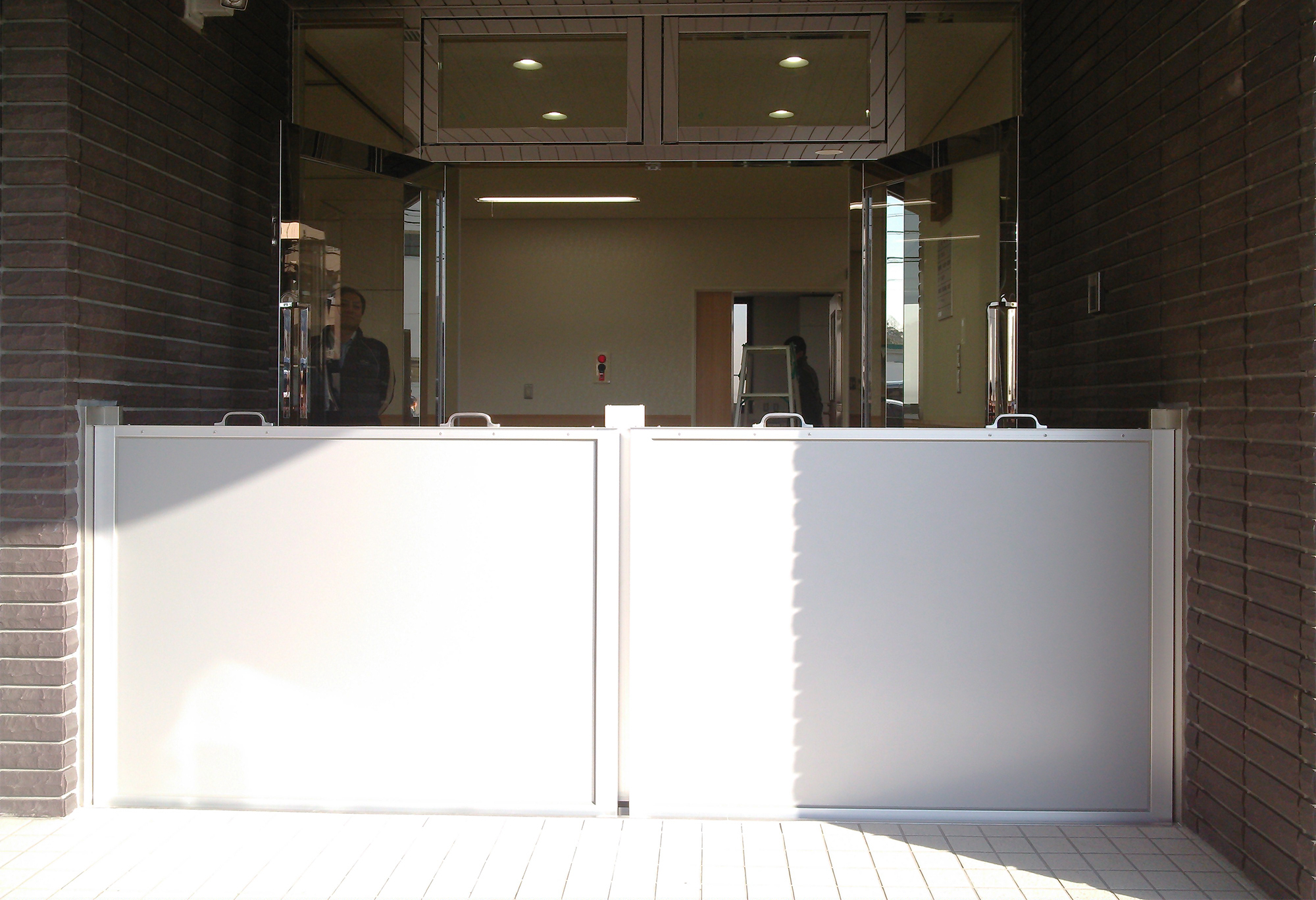

パネル脱着式防水板

枠にパネルをはめ込むだけで止水ができる手軽な防水板です。施工が簡単にでき、コストも抑えることができます。

設計条件

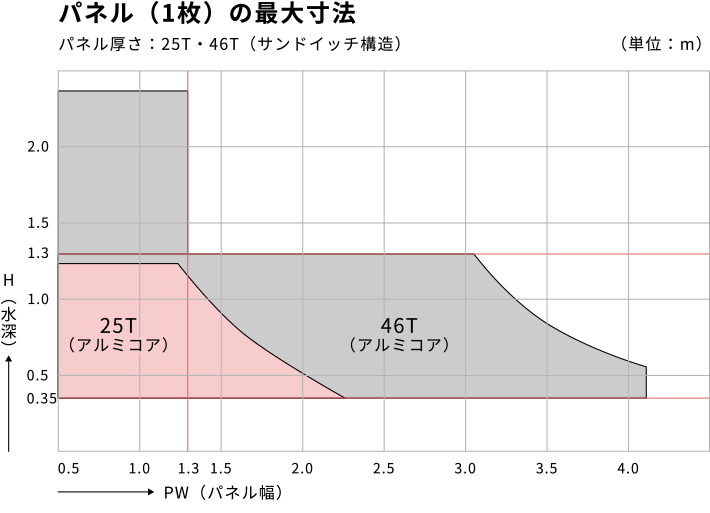

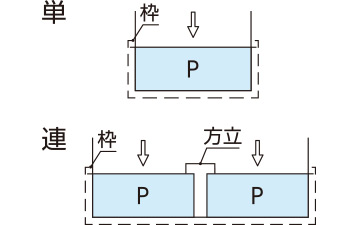

1.防水板の設計PW、Hが右上表パネル製作限界を超える場合は、方立(支柱)を建て複数パネルで設計してください。

2.H寸法が350mm以下は製作不可です。

3.製作限界(パネル1枚の最大寸法)を超える場合は当社営業窓口にご相談ください。

パネル重量(目安)

・25T......約21kg /m2
・46T......約22kg /m2

LINE UP

型番 SN型 SNG型 G型
パネル厚(mm) 25T / 46T 25T / 46T 25T / 46T
特長
  • リーズナブルな価格で最も多く使用されています。
  • 床仕上面がフラットな場合にご利用ください。
  • 床仕上面が均一になっていない場合にご利用ください。
    (ただし床面に平板を埋込み)
  • 特に水密性を求められる場合にご利用ください。
  • SN型に比べ、短時間で組立てできます。
パネル設置方法 パネル脱着式(格納場所必要)

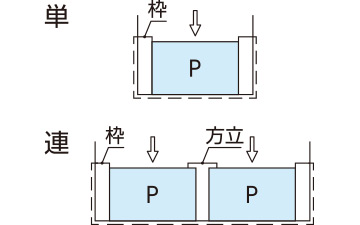

枠設置方法 下枠無し縦枠固定
下枠無し縦粋脱着
三方枠固定
(床・平板付き)
三方枠固定
(床・溝付き)
パネル収納方法
(収納詳細図)
止水性能 0.008m3/ h・m2
主要部材 パネル(アルミ・アルミハニカムコア)・枠(ステンレス)
