豊和工業株式会社

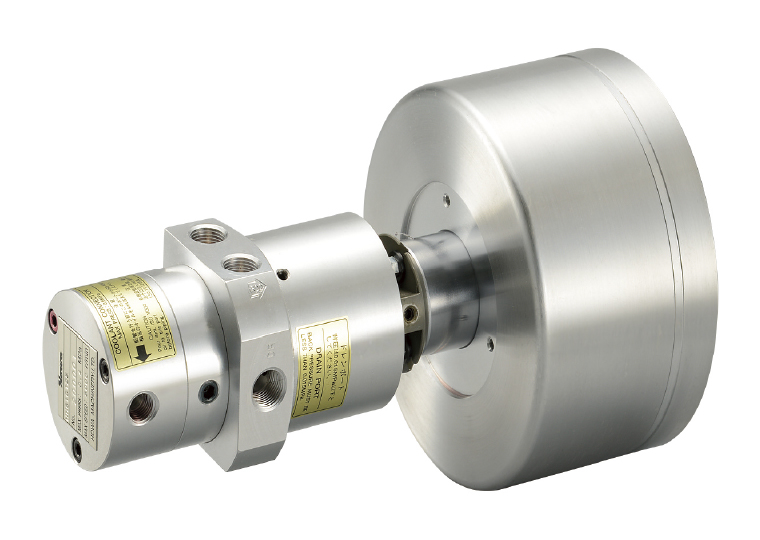

回転油圧シリンダ<注水形>

HH61C

カタログはこちら

※ファイルを直接ダウンロードできます。

特長

・着座確認や主軸内クーラントに使用できる回転継手を内蔵しています。

・作動確認のためのドッグプレート、近接スイッチ等、豊富なオプションが選択できます。

仕様

形式番号 HH61C
仕様 80 100 125 (140) (160)
ピストン面積 押側 cm2 32.6 60.9 104.5 135.7 182.9
引側 cm2 42.2 70.5 111.5 139.8 186.9
ピストンストローク mm 15 20 25 35 35
最高使用回転数 r/min 5000 5000 5000 4500 4500
最高使用圧力 MPa 3.4 3.4 3.4 3.4 3.4
慣性モーメント kg・m2 0.005 0.010 0.020 0.030 0.055
質量 kg 5.2 6.3 8.5 10.6 13
総ドレン量 L/min 0.35 0.35 0.35 0.35 0.35
注水部仕様
使用流体 圧縮空気またはクーラント
最高使用圧力 空気 MPa 0.5
切削水 MPa
イメージ図 PDF PDF PDF PDF PDF

各種データダウンロード

カタログ

HH61C※ファイルを直接ダウンロードできます。

2D-CADデータ

取扱説明書

※ファイルを直接ダウンロードできます。
