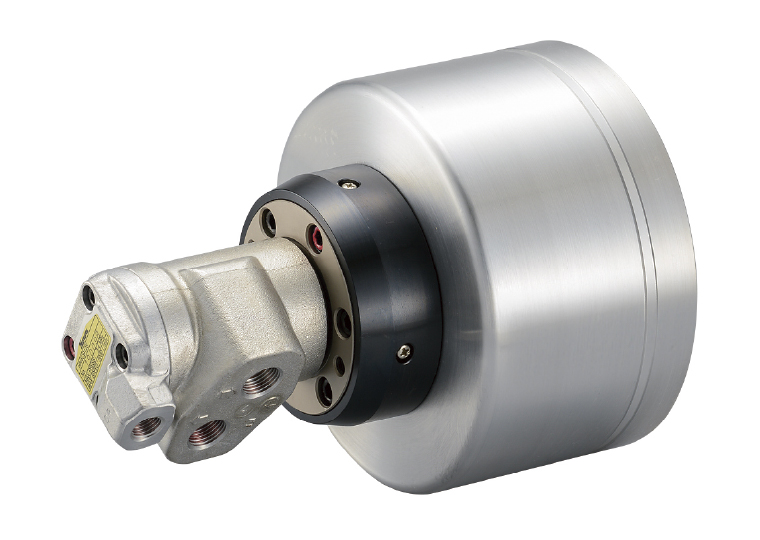

回転油圧シリンダ<逆止弁付>

HH4CB

カタログはこちら

※ファイルを直接ダウンロードできます。

特長

・HH4C形回転油圧シリンダに、安全対策用の逆止弁を内蔵しています。

仕様

形式番号 HH4CB
仕様 80 100 125 140 160 (180) (200)
ピストン面積 押側 cm2 47.7 75.4 119.6 150.8 198.0 249.7 309.4
引側 cm2 42.8 70.5 112.5 141.2 188.3 237.1 293.4
ピストンストローク mm 15 20 25 35 35 35 35
最高使用回転数 r/min 5000 5000 5000 4500 4500 4000 4000
最高使用圧力 MPa 3.4 3.4 3.4 3.4 3.4 3.4 3.4
慣性モーメント kg・m2 0.005 0.013 0.023 0.030 0.058 0.085 0.13
質量 kg 5.1 6.6 8.4 10.4 12.9 18.2 21.5
総ドレン量 L/min 0.35 0.35 0.35 0.35 0.35 0.3 0.3
イメージ図 PDF PDF PDF PDF PDF PDF PDF
注:( )の形式は受注生産です。
