豊和工業株式会社

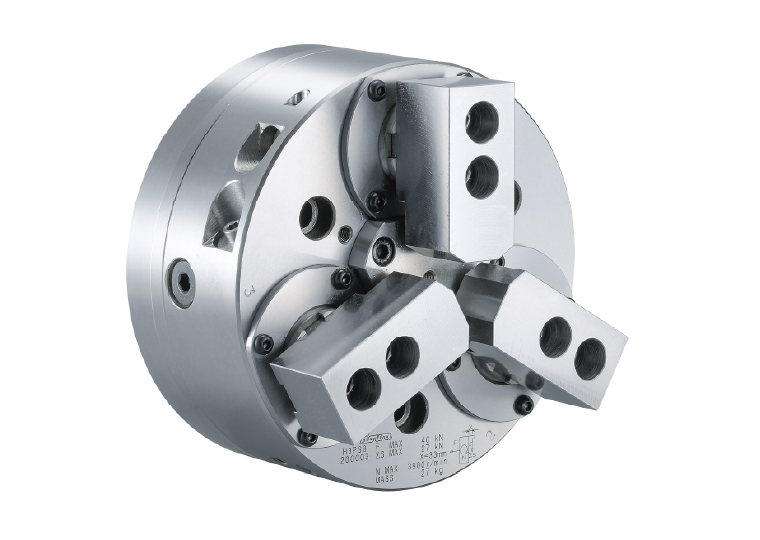

3爪 密閉形パワーチェンジチャック

H3PS

カタログはこちら

※ファイルを直接ダウンロードできます。

特長

・密閉形のパワーチェンジチャックです。完全密閉構造により給脂間隔が延長でき、クーラントの侵入を防止します。

・2圧切替えにより掴み直しをすることなく低把握力に切替え可能。

・歪みやすいワークを低把握力で高精度に把握できます。

仕様

形式番号 H3PS
仕様 6 8 10 (12)
X2における爪のストローク
(直径にて)
mm 10.8 12.2 13.7 15.6
プランジャストローク
(シリンダストローク)
mm 4 5 6 8
最大・最小把握径 外径mm 25~110 40~132 50~160 60~200
内径mm 130~175 150~210 190~254 230~304
最高使用回転数 r/min 5700 3900 3400 3000
許容シリンダ力 kN 24 40 58 76
把握力 kN 15 27 41 62
慣性モーメント kg・m2 0.058 0.14 0.36 0.76
質量 kg 16 27 46 70
対応シリンダ
HH4C 形式番号 100 140 160 (180)
最高使用圧力 MPa 3.4 2.8 3.0 3.2
H05CH 形式番号 250 300
最高使用圧力 MPa 0.5 0.5
イメージ図 PDF PDF PDF PDF
注:( )の形式は受注生産です。



注意
このチャックを逆止弁付き回転シリンダと組み合わせて使用した場合、油圧力を低下させても把握力が低下しませんので注意願います。これは、逆止弁の油圧力封入機能により油圧力を低下させてもシリンダ力が低下しないために発生します。

各種データダウンロード

カタログ

H3PS※ファイルを直接ダウンロードできます。

2D-CADデータ

イメージ図

※ファイルを直接ダウンロードできます。

取扱説明書

※ファイルを直接ダウンロードできます。
