豊和工業株式会社

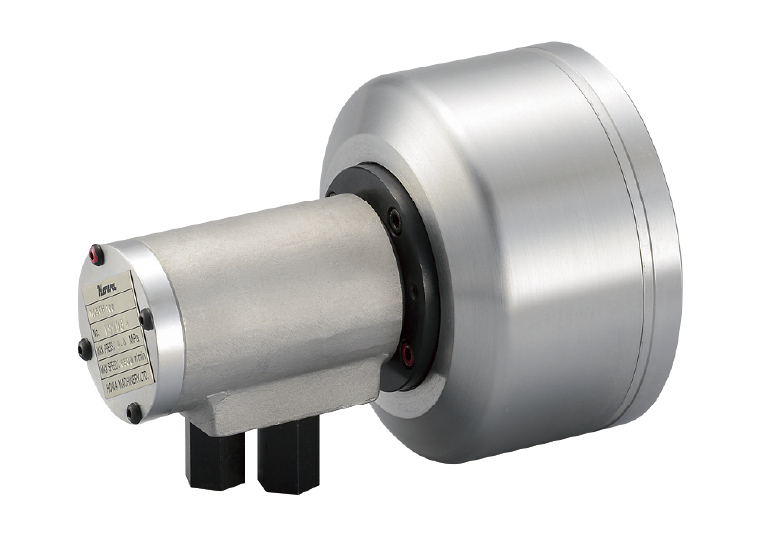

回転エアーシリンダ

H05CH

カタログはこちら

※ファイルを直接ダウンロードできます。

特長

・軽量、高速回転対応のスタンダード回転エアーシリンダ。

仕様

形式番号 H05CH
仕様 100 150 175 200 250 300
ピストン面積 押側 cm2 77.0 174.9 238.8 311.0 486.0 701.9
引側 cm2 73.1 170.0 231.7 301.4 473.4 689.4
ピストンストローク mm 15 15 15 20 25 35
最高使用回転数 r/min 6500 5500 4500 4500 3500 3500
最高使用圧力 MPa 0.8 0.8 0.8 0.8 0.8 0.8
慣性モーメント kg・m2 0.010 0.040 0.055 0.090 0.22 0.53
質量 kg 4.4 8.9 10.4 14.5 25.5 38
空気漏洩量 L/s 0.40 0.40 0.40 0.40 0.55 0.55
イメージ図 PDF PDF PDF PDF PDF PDF

各種データダウンロード

カタログ

H05CH ※ファイルを直接ダウンロードできます。

2D-CADデータ

取扱説明書

※ファイルを直接ダウンロードできます。
