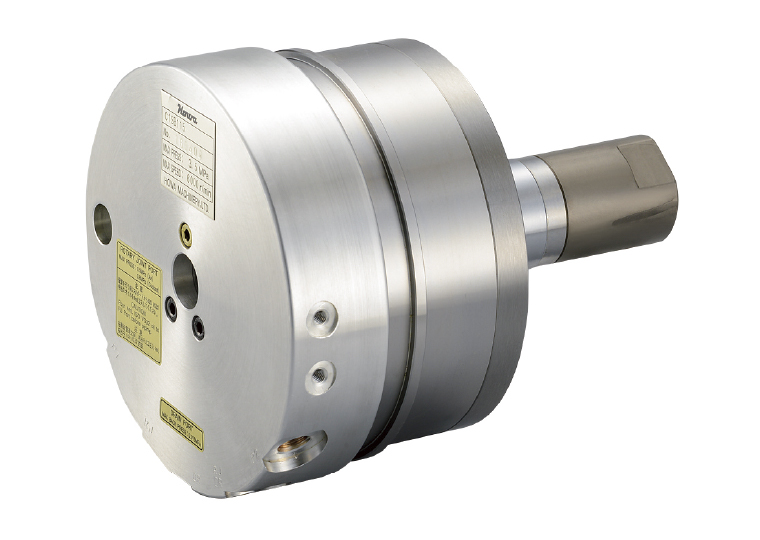

・C1SA形回転油圧シリンダに、着座確認や主軸内クーラントに使用できる回転継手を内蔵しています。回転継手を内蔵しても取付面からの厚さは変わりません。
| 形式番号 | C1SB | ||||
|---|---|---|---|---|---|
| 仕様 | 95 | 115 | 125 | 135 | |
| ピストンストローク | mm | 15 | 20 | 20 | 25 |
| ピストン面積 | 押側 cm2 | 51.2 | 84.2 | 100.7 | 121.1 |
| 引側 cm2 | 57.0 | 90.0 | 100.7 | 121.1 | |
| 最高使用回転数 | r/min | 6000 | 6000 | 5000 | 5000 |
| 最高使用圧力 | MPa | 3.5 | 3.5 | 3.5 | 3.5 |
| 慣性モーメント | kg・m2 | 0.016 | 0.025 | 0.046 | 0.048 |
| 質量 | kg | 9 | 11 | 15 | 15 |
| 総ドレン量 | L/min | 0.35 | 0.35 | 0.35 | 0.35 |
| 注水部仕様 | |||||
| 使用流体 | 圧縮空気またはクーラント | ||||
| 最高使用圧力 | 空気 MPa | 0.5 | |||
| クーラント MPa | 0.8 | ||||
| イメージ図 | |||||
