・内径把握専用のドローダウンチャック。
・ワークをチャック端面へ引きつけて把握しますので、ワークの浮上がりがありません。
| 形式番号 | H013MC | |||||
|---|---|---|---|---|---|---|
| 仕様 | 6 | 8 | 10 | (12) | ||
| 爪のストローク （直径にて） |
mm | 5.8 | 7.2 | 10.8 | 10.8 | |
| プランジャストローク （シリンダストローク） |
mm | 8 | 10 | 15 | 15 | |
| 最大・最小把握径 （内径） |
最大mm | 140 | 180 | 220 | 270 | |
| 最小mm | 40 | 48 | 65 | 80 | ||
| 最高使用回転数 | r/min | 5000 | 4500 | 4000 | 3500 | |
| 許容シリンダ力 | kN | 15 | 25 | 35 | 45 | |
| 把握力 | kN | 25 | 45 | 60 | 75 | |
| 慣性モーメント | kg・m2 | 0.042 | 0.13 | 0.32 | 0.72 | |
| 質量 | kg | 13 | 25 | 42 | 68 | |
| 対応シリンダ | ||||||
| HH4C | 形式番号 | 80 | 100 | 125 | 140 | |
| 最高使用圧力 | MPa | 3.4 | 3.5 | 3.1 | 3.1 | |
| H05CH | 形式番号 | 200 | 250 | 300 | 300 | |
| 最高使用圧力 | MPa | 0.5 | 0.5 | 0.5 | 0.6 | |

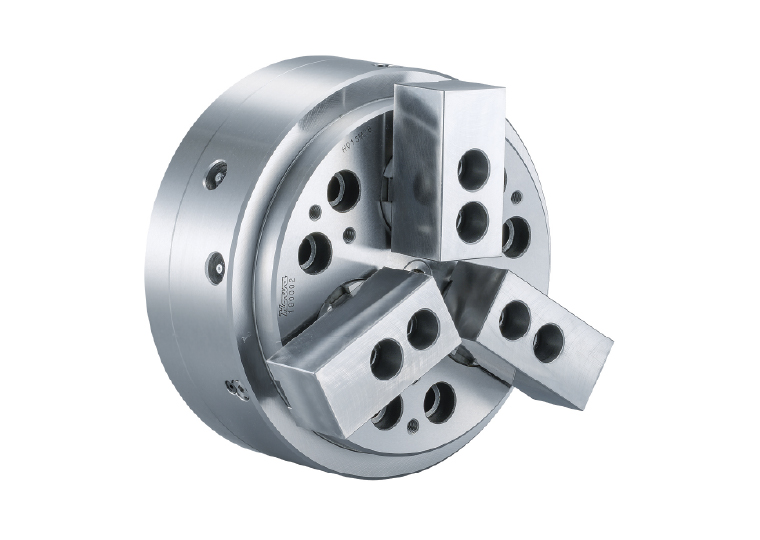

| イメージ図 | ||||||
注：（ ）の形式は受注生産です。
