豊和工業株式会社

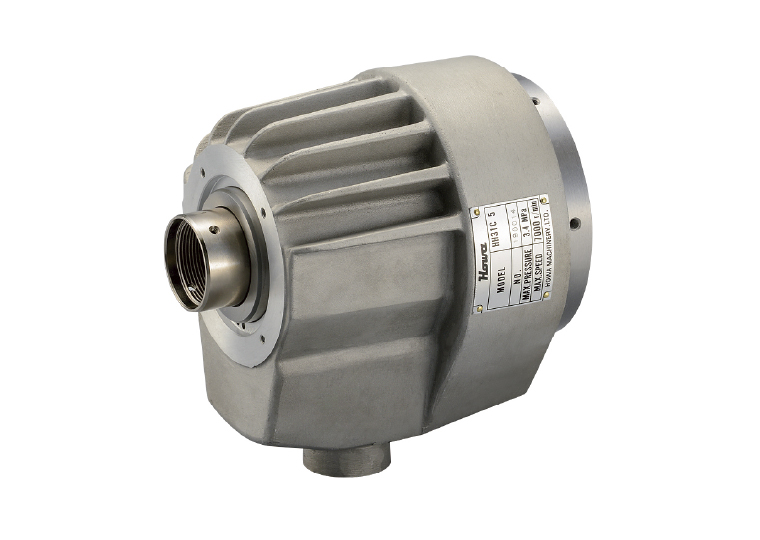

中空形回転油圧シリンダ

HH31C

カタログはこちら

※ファイルを直接ダウンロードできます。

特長

・小径中空パワーチャックとの組合せに最適な高速回転対応の小形中空形回転油圧シリンダ。

仕様

形式番号 HH31C
仕様 4 5
ピストン面積 押側 cm2 36.5 43.2
引側 cm2 34.0 39.8
ピストンストローク mm 10 10
最高使用回転数 r/min 8000 7000
最高使用圧力 MPa 3.4 3.4
慣性モーメント kg・m2 0.004 0.006
質量 kg 5.7 6.7
総ドレン量 L/min 1.1 1.4
イメージ図 PDF PDF

各種データダウンロード

カタログ

HH31C※ファイルを直接ダウンロードできます。

2D-CADデータ

取扱説明書

※ファイルを直接ダウンロードできます。
