・軽量、高速回転対応のスタンダード回転油圧シリンダ。
・圧油供給ポートに対し、ドレンポートの方向が自由に変えられるのでシンプルな配管ができます。
| 形式番号 | HH4C | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 仕様 | 63 | 80 | 100 | 125 | 140 | 160 | （180） | （200） | |
| ピストン面積 | 押側 cm2 | 30.0 | 47.7 | 75.4 | 119.6 | 150.8 | 198.0 | 249.7 | 309.4 |
| 引側 cm2 | 26.9 | 42.8 | 70.5 | 112.5 | 141.2 | 188.3 | 237.1 | 293.4 | |
| ピストンストローク | mm | 15 | 15 | 20 | 25 | 35 | 35 | 35 | 35 |
| 最高使用回転数 | r/min | 5000 | 5000 | 5000 | 5000 | 4500 | 4500 | 4000 | 4000 |
| 最高使用圧力 | MPa | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 |
| 慣性モーメント | kg・m2 | 0.003 | 0.003 | 0.010 | 0.020 | 0.028 | 0.055 | 0.083 | 0.13 |
| 質量 | kg | 2.9 | 3.4 | 4.9 | 6.8 | 9.0 | 11.5 | 16.2 | 19.4 |
| 総ドレン量 | L/min | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 | 0.3 | 0.3 |

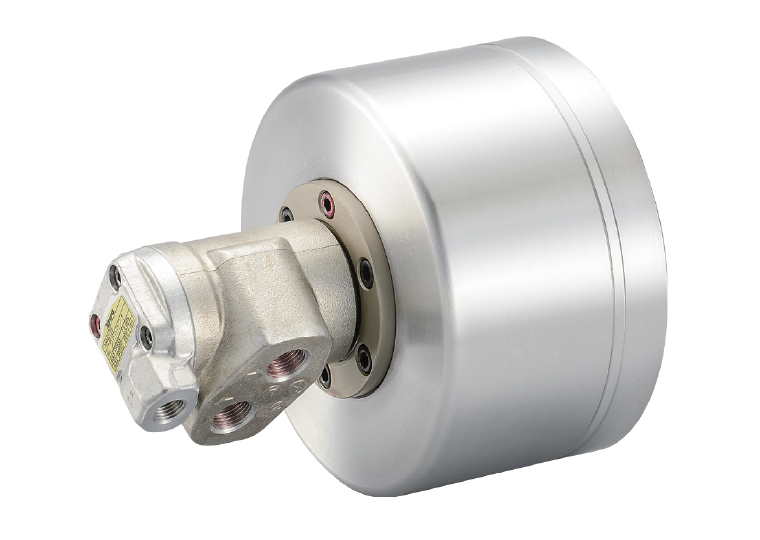

| イメージ図 | |||||||||
