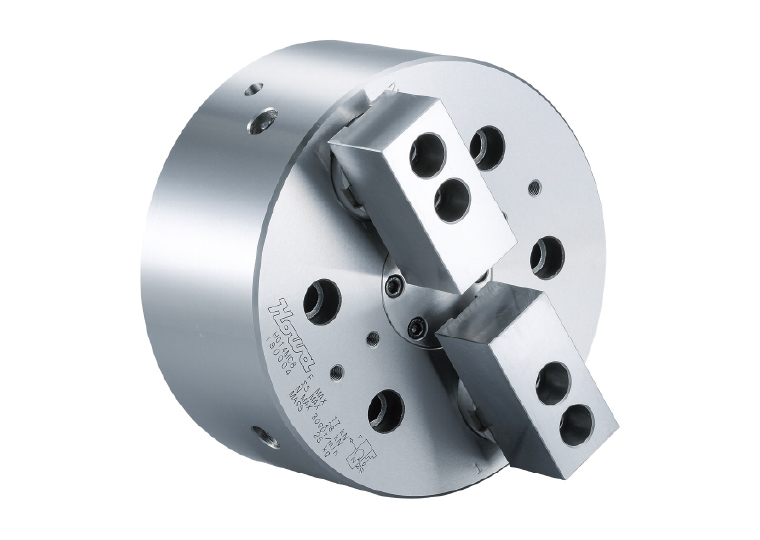

・異形ワークの把握に適した2爪ドローダウンチャック。
・ワークをチャック端面へ引きつけて把握しますので、ワークの浮上がりがありません。
・長手寸法公差の厳しい異形ワークに最適。
| 形式番号 | H014MC | ||||
|---|---|---|---|---|---|
| 仕様 | 6 | 8 | (10) | ||
| 爪のストローク （直径にて） |
mm | 7 | 7 | 10.2 | |
| プランジャストローク （シリンダストローク） |
mm | 11 | 11 | 16 | |
| 最大・最小把握径 （外径） |
最大mm | 165 | 210 | 254 | |
| 最小mm | 35 | 40 | 50 | ||
| 最高使用回転数 | r/min | 3500 | 3000 | 2500 | |
| 許容シリンダ力 | kN | 10 | 17 | 25 | |
| 把握力 | kN | 16 | 28 | 40 | |
| 慣性モーメント | kg・m2 | 0.049 | 0.14 | 0.35 | |
| 質量 | kg | 14 | 25 | 43 | |
| 対応シリンダ | |||||
| HH4C | 形式番号 | 80 | 100 | 125 | |
| 最高使用圧力 | MPa | 2.3 | 2.4 | 2.2 | |
| H05CH | 形式番号 | 175 | 200 | 250 | |
| 最高使用圧力 | MPa | 0.4 | 0.5 | 0.5 | |
| イメージ図 | |||||
