・従来製品に対して約30％の把握力アップを実現しました。同一シリンダ力において1サイズ大きなチャックと同等の把握力を発揮しますので、チャックのダウンサイジングが可能です。
・把握力アップにより最高使用回転数が向上しました。
| 形式番号 | H3US | |||||
|---|---|---|---|---|---|---|
| 仕様 | 6 | 8 | 10 | （12） | ||
| 爪のストローク （直径にて） |
mm | 7.8 | 9.6 | 12.4 | 12.4 | |
| プランジャストローク （シリンダストローク） |
mm | 11.4 | 14.4 | 17.5 | 17.5 | |
| 最大・最小把握径（外径） | 最大mm | 12 | 16 | 50 | 63 | |
| 最小mm | 120 | 150 | 205 | 240 | ||
| 最大・最小把握径（内径） | 最大mm | 70 | 76 | 85 | 127 | |
| 最小mm | 152 | 203 | 235 | 305 | ||
| 最高使用回転数 | r/min | 5400 | 4300 | 2800 | 2400 | |
| 許容シリンダ力 | kN | 20 | 25 | 31 | 31 | |
| 把握力 | kN | 84 | 111 | 138 | 138 | |
| 慣性モーメント | kg・m2 | 0.050 | 0.12 | 0.31 | 0.66 | |
| 質量 | kg | 13 | 22 | 39 | 57 | |
| 対応シリンダ | ||||||
| HH4C | 形式番号 | 100 | 125 | 125 | 125 | |
| 最高使用圧力 | MPa | 2.8 | 2.2 | 2.7 | 2.7 | |
| H05CH | 形式番号 | 250 | 250 | 300 | 300 | |
| 最高使用圧力 | MPa | 0.4 | 0.5 | 0.4 | 0.4 | |

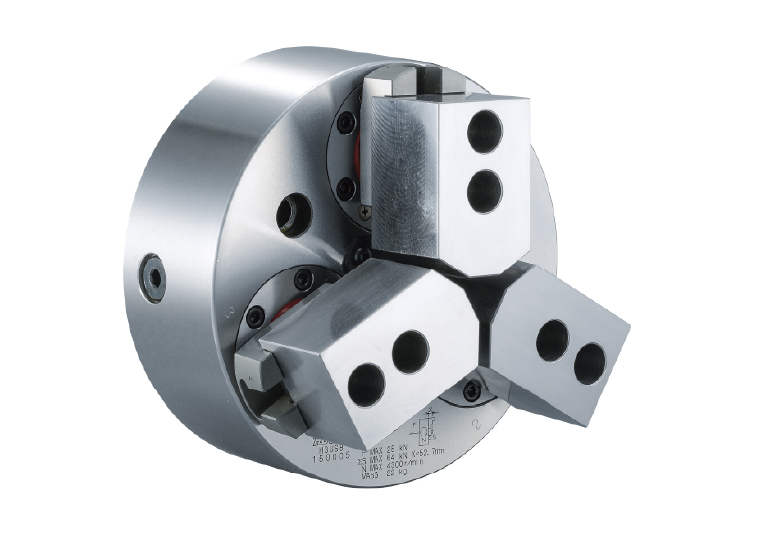

| イメージ図 | ||||||
注：（ ）の形式は受注生産です。
