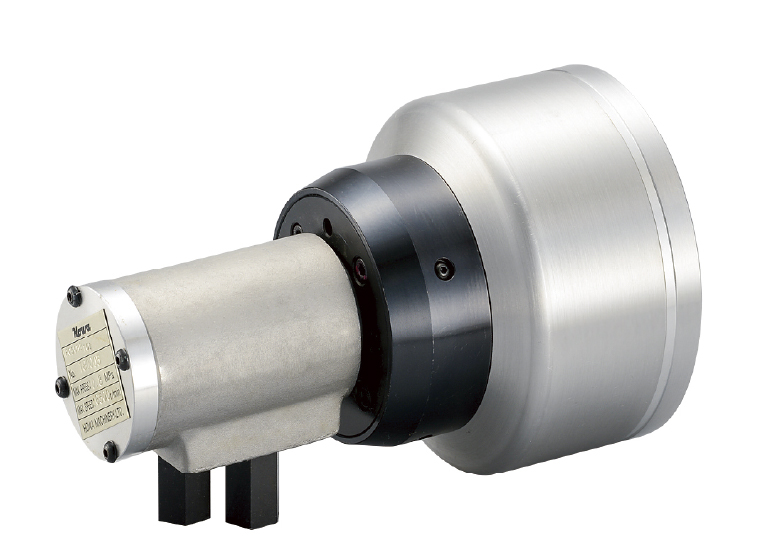

回転エアーシリンダ<逆止弁付>

H05CHB

カタログはこちら

※ファイルを直接ダウンロードできます。

特長

・H05CH形回転エアーシリンダに、安全対策用の逆止弁を内蔵しています。

仕様

形式番号 H05CHB
仕様 (100) (150) (175) (200) (250) (300)
ピストン面積 押側 cm2 77.0 174.9 238.8 311.0 486.0 701.9
引側 cm2 73.1 170.0 231.7 301.4 473.4 689.4
ピストンストローク mm 15 15 15 20 25 35
最高使用回転数 r/min 6500 5500 4500 4500 3500 3500
最高使用圧力 MPa 0.8 0.8 0.8 0.8 0.8 0.8
慣性モーメント kg・m2 0.013 0.043 0.058 0.093 0.22 0.53
質量 kg 6.3 10.6 12.1 16.2 28.4 40.9
空気漏洩量 L/s 0.40 0.40 0.40 0.40 0.55 0.55
イメージ図 PDF PDF PDF PDF PDF PDF
注:( )の形式は受注生産です。
