・シリンダ全長が短く設計してありますのでNC旋盤の省スペース化が可能です。
・安全対策用の逆止弁を内蔵。
・作動確認のための近接スイッチが取付けられます。
| 形式番号 | C1SA | ||||
|---|---|---|---|---|---|
| 仕様 | 95 | 115 | 125 | 135 | |
| ピストンストローク | mm | 15 | 20 | 20 | 25 |
| ピストン面積 | 押側 cm2 | 51.2 | 84.2 | 100.7 | 121.1 |
| 引側 cm2 | 57.0 | 90.0 | 100.7 | 121.1 | |
| 最高使用回転数 | r/min | 6000 | 6000 | 5000 | 5000 |
| 最高使用圧力 | MPa | 3.5 | 3.5 | 3.5 | 3.5 |
| 慣性モーメント | kg・m2 | 0.016 | 0.024 | 0.046 | 0.048 |
| 質量 | kg | 9 | 10 | 14 | 15 |
| 総ドレン量 | L/min | 0.35 | 0.35 | 0.35 | 0.35 |

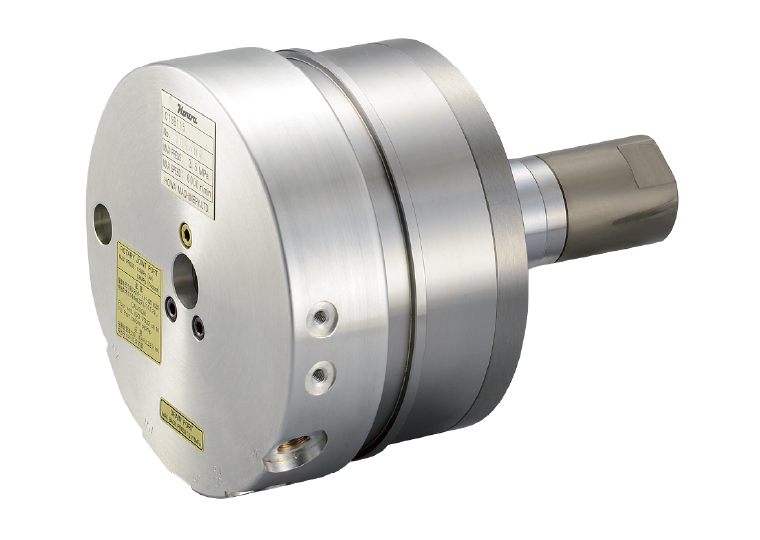

| イメージ図 | |||||
