豊和工業株式会社

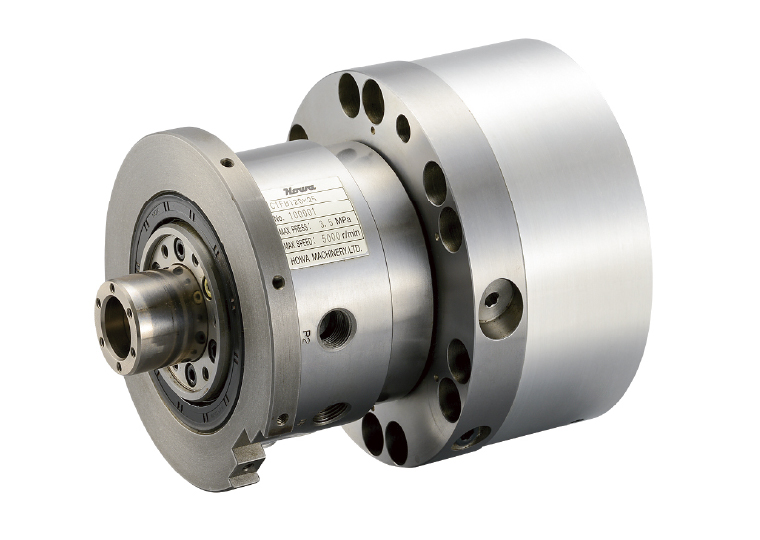

回転油圧シリンダ<逆止弁付>

C1FB

カタログはこちら

※ファイルを直接ダウンロードできます。

特長

・回転継手付きのオプションを用意しています。

回転継手には1流路用と2流路用があり、着座確認用のエアーやクーラントを流すことができます。
回転継手の取付方式は、ピストンのストロークと連動して移動するタイプと、シリンダ本体に固定するタイプの2種類から選択できます。

・作動確認のための近接スイッチ装着用のブラケットをオプションで用意しています。

・安全対策用の逆止弁を内蔵しています。

仕様

形式番号 C1FB
仕様 90 100 120 140
ピストン面積 押側 cm2 52.3 67.2 101.8 142.6
引側 cm2 51.1 66.0 100.5 134.3
ピストンストローク mm 20 20 25 30
最高使用回転数 r/min 5000 5000 5000 5000
最高使用圧力 MPa 3.5 3.5 3.5 3.5
慣性モーメント kg・m2 0.017 0.016 0.024 0.044
質量 kg 12 12 14 17
総ドレン量 L/min 2.4 2.4 2.4 2.4
イメージ図 PDF PDF PDF PDF

各種データダウンロード

カタログ

C1FB※ファイルを直接ダウンロードできます。

2D-CADデータ

イメージ図

※ファイルを直接ダウンロードできます。

取扱説明書

※ファイルを直接ダウンロードできます。
