回転油圧シリンダ＜逆止弁付・注水形＞
HH62C
・HH61C形回転油圧シリンダに、安全対策用の逆止弁を内蔵しています。
| 形式番号 | HH62C | |||||
|---|---|---|---|---|---|---|
| 仕様 | 80 | 100 | 125 | (140) | (160) | |
| ピストン面積 | 押側 cm2 | 32.6 | 60.9 | 104.5 | 135.7 | 182.9 |
| 引側 cm2 | 36.7 | 65.0 | 108.6 | 137.3 | 184.3 | |
| ピストンストローク | mm | 15 | 20 | 25 | 35 | 35 |
| 最高使用回転数 | r/min | 5000 | 5000 | 5000 | 4500 | 4500 |
| 最高使用圧力 | MPa | 3.4 | 3.4 | 3.4 | 3.4 | 3.4 |
| 慣性モーメント | kg・m2 | 0.005 | 0.010 | 0.020 | 0.030 | 0.055 |
| 質量 | kg | 5.7 | 7 | 9 | 11.5 | 14 |
| 総ドレン量 | L/min | 0.35 | 0.35 | 0.35 | 0.35 | 0.35 |
| 注水部仕様 | ||||||
| 使用流体 | 圧縮空気またはクーラント | |||||
| 最高使用圧力 | 空気 MPa | 0.5 | ||||
| 切削水 MPa | ||||||

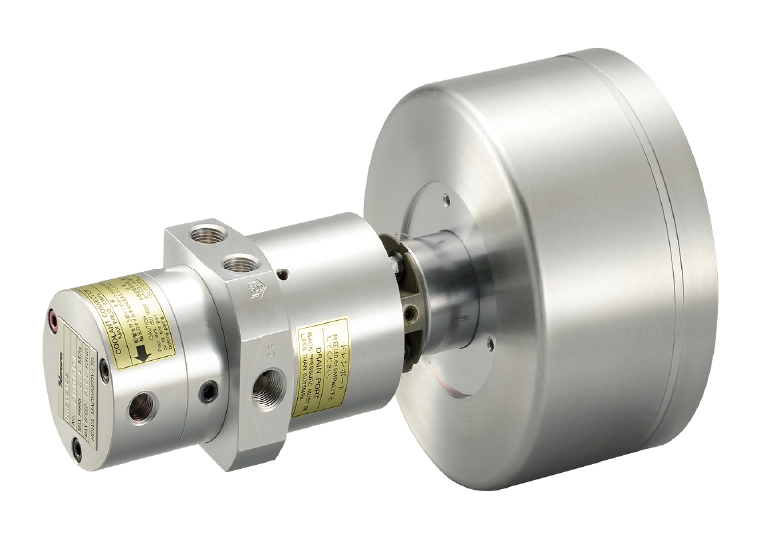

| イメージ図 | ||||||
注：（ ）の形式は受注生産です。
