・大把握力で高速回転に対応し、H3KT形と比較してさらに大きな貫通穴を持っています。
・他社製品と取付互換のある新しいスタンダードチャックです。
| 形式番号 | H3KB | |||||
|---|---|---|---|---|---|---|
| 仕様 | 6 | 8 | 10 | 12 | ||
| セレーションピッチ | mm | 1.5 | 1.5 | 1.5 | 1.5 | |
| 爪のストローク （直径にて） |
mm | 5.5 | 7.4 | 8.8 | 10.6 | |
| プランジャストローク （シリンダストローク） |
mm | 12 | 16 | 19 | 23 | |
| 最大・最小把握径 （外径） |
最大mm | 170 | 210 | 254 | 315 | |
| 最小mm | 19 | 23 | 34 | 47 | ||
| 最高使用回転数 | r/min | 5650 | 4600 | 4200 | 2800 | |
| 許容シリンダ力 | kN | 19 | 30 | 43 | 55 | |
| 把握力 | kN | 57 | 87 | 111 | 144 | |
| 慣性モーメント | kg・m2 | 0.050 | 0.14 | 0.32 | 0.82 | |
| 質量 | kg | 12 | 22 | 36 | 59 | |
| 対応シリンダ | ||||||
| C1TA | 形式番号 | 120 | 165 | 190 | 200 | |
| 最高使用圧力 | MPa | 2.9 | 2.1 | 2.2 | 2.8 | |

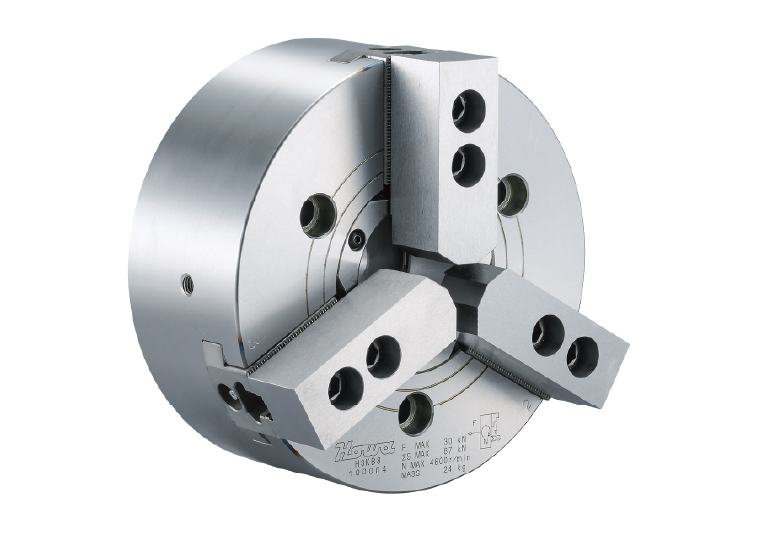

| イメージ図 | ||||||
