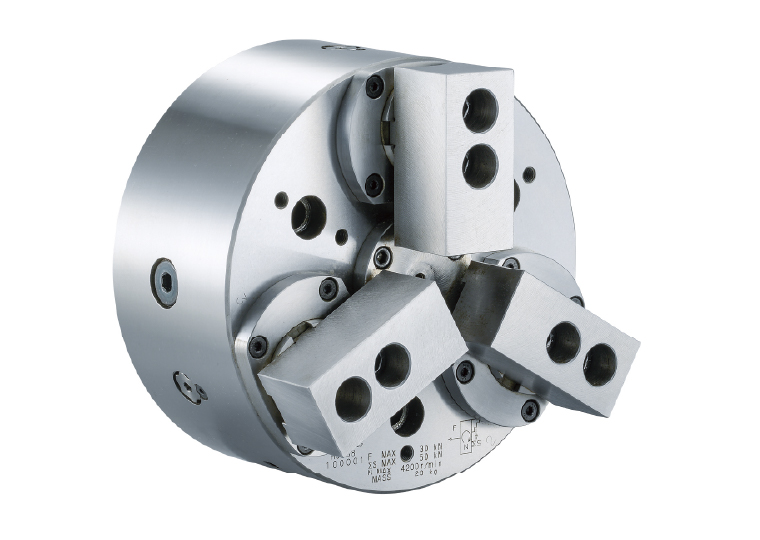

・密閉形のドローダウンチャックです。完全密閉構造により給脂間隔が延長でき、クーラントの浸入を防止します。
・ワークを端面へ引きつけて把握しますので、ワークの浮上がりがありません。
・外径把握専用のチャックです。このチャックは、内径把握はできません。
| 形式番号 | H3DS | |||||
|---|---|---|---|---|---|---|
| 仕様 | 6 | 8 | 10 | （12） | ||
| 爪のストローク （直径にて） |
mm | 2.8 | 3.6 | 4.2 | 5.8 | |
| プランジャストローク （シリンダストローク） |
mm | 4 | 5 | 6 | 8 | |
| 最大・最小把握径 （外径） |
最大mm | 165 | 210 | 254 | 304 | |
| 最小mm | 21 | 40 | 50 | 55 | ||
| 最高使用回転数 | r/min | 5600 | 4200 | 3300 | 2700 | |
| 許容シリンダ力 | kN | 20 | 30 | 40 | 52 | |
| 把握力 | kN | 34 | 50 | 65 | 83 | |
| 慣性モーメント | kg・m2 | 0.051 | 0.16 | 0.39 | 0.82 | |
| 質量 | kg | 15 | 29 | 48 | 75 | |
| 対応シリンダ | ||||||
| HH4C | 形式番号 | 100 | 125 | 140 | 160 | |
| 最高使用圧力 | MPa | 2.8 | 2.6 | 2.8 | 2.7 | |
| H05CH | 形式番号 | 200 | 250 | 300 | ― | |
| 最高使用圧力 | MPa | 0.6 | 0.6 | 0.5 | ― | |
