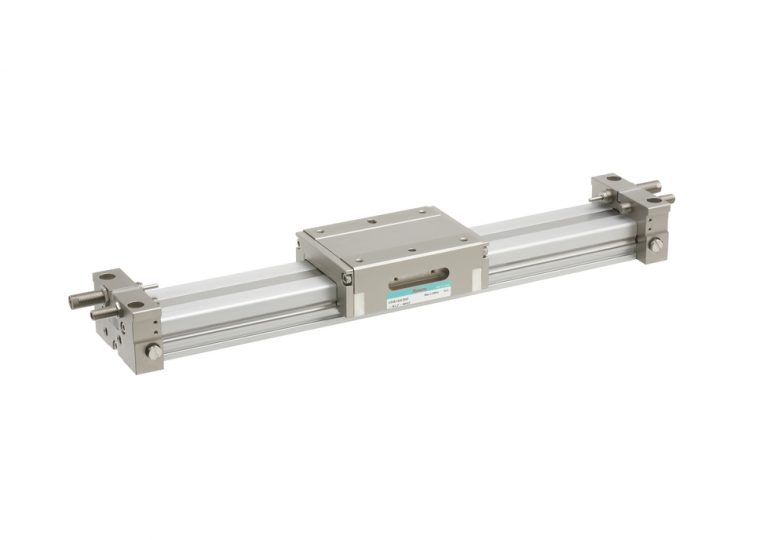

ガイドロッドレス(スリット式)

ORB

スリットタイプ

特長

ガイド機構を内蔵

・スリット式ロッドレスシリンダにガイド機構を内蔵により

軽量、コンパクト、高剛性を実現

ガイド機構には、耐食性に優れたステンレス鋼を採用



食品機械用H1グリス仕様も選択可能

NSF H1 グレード食品機械仕様を用意。

仕様

形式 ORB
シリンダ内径 mm 10 16 20 25
使用流体 空気 注1
作動形式 複動形
使用圧力範囲 MPa 0.2~0.7 0.2~0.8
耐圧 MPa 1.05 1.2
使用温度範囲 0~60 注7 0~40 注7
使用速度範囲 mm/s ショックアブソーバ 30~1000 (50~1000) 注2 注3

ラバーストッパ 30~500 (50~500) 注2 注3

メタルストッパ 30~300 (50~300) 注2 注3

クッション ショックアブソーバ

ラバーストッパ

メタルストッパ

給油 不要 注4
平行度 注5 mm 0.1
ストローク調整範囲 mm ショックアブソーバ 片側 0~-5 片側 0~-20 片側 0~-28 片側 0~-31
ラバーストッパ 片側 0~-5 片側 0~-20 片側 0~-28 片側 0~-31
メタルストッパ 片側 0~-16 片側 0~-17 片側 0~-23 片側 0~-21
タッチスイッチ使用時 注6 片側 0~-4 片側 0~-4
最大ストローク mm 500
最大積載質量 kg 4 9 14 16
配管接続口 M5×0.8 Rc1/8

注:

1.圧縮空気中の水分、ダスト、酸化オイルなどの不純物を除去した清浄な空気をご使用ください。

2.積載質量とピストン速度との関係は、クッション能力線図をご覧ください。

3.括弧内はH1グリス使用速度範囲です。

4.無給油で使用できますが、給油する場合は必ず弊社にお問い合せください。タービン油は使用しないでください。

5.エンドプレートとシリンダバレルをF形サポートにて固定したときの本体底面に対するスライダ上面の平行度です。

走り平行度とは異なります。

6.㈱メトロールの「タッチスイッチCS067A」を取り付ける場合は、ストローク調整範囲が狭くなります。

(ORB20、ORB25は取り付けできません。)

7.使用温度範囲以上で使用されますとガイド部のガタの発生、精度の悪化を及ぼす原因となります。
