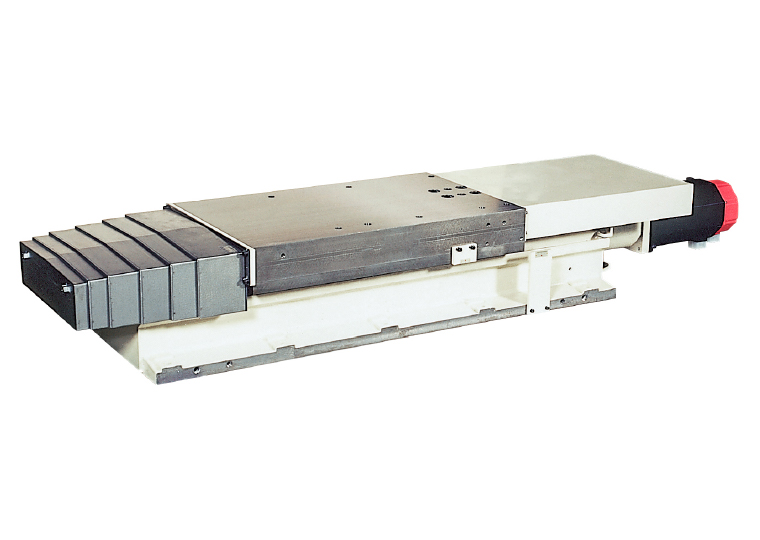

テーブル移動にリニアガイドを採用した、 ドリル、タップ、リーマ加工に最適なユニットです｡
このリニアガイドには、｢すきまがなく軽く動く｣、「走り精度が出やすい」、 「位置決め精度が高い」、「あらゆる方向に高い剛性がある」、「許容荷重が大きい」、 「長期間高精度が維持できる」、「高速性に優れる」などの特長があり、その結果、 トータルコストの低減、ユニットの高精度化、高生産性、省エネルギー効果、設計の効率化、 容易なメンテンス性などを実現したユニットに仕上がっています｡

テーブル上面の平行度（前後･左右方向共に）	0.015/300mm
テーブル運動真直度（全ストロークにおいて）	0.015mm
全高の公差	0～＋0.2mm

形式				UFM250LM R(L)					UFM320LM R(L)
項目
テ ｜ ブ ル	幅 mm			250					320
	長さ mm			400					500
	ストローク mm			250	300	400	500	600	250	300	400	500	600
	速度調整範囲 mm/min			50～20,000					50～20,000
	搭載質量 kg			1,600					1,700
	カバー幅 mm			294					350
	スチールカバー mm			270	320	420	520	620	270	320	420	520	620
送 り	送り方式			ボールネジ （外径:φ25, リード:10）					ボールネジ （外径:φ32, リード:10）
	定格最大推力 N(kgf)			3,000(300)					6,000(600)
	ACサーボモータ (FANUC/MELDAS)			αiF8/HF104S					αiF12/HF204S
全長 mm				1,000	1,050	1,500	1,250	1,350	1,100	1,150	1,250	1,350	1,450
高さ mm				200					220
ベ ｜ ス	幅 mm			250					320
	長さ mm			710	760	860	960	1,060	820	870	970	1,070	1,170
概略質量 kg				130	135	145	155	165	195	205	220	235	250

形式				UFM400LM R(L)					UFM500LM R(L)
項目
テ ｜ ブ ル	幅 mm			400					500
	長さ mm			600					700
	ストローク mm			250	300	400	500	600	250	300	400	500	600
	速度調整範囲 mm/min			50～20,000					50～20,000
	搭載質量 kg			2,200					2,800
	カバー幅 mm			430					510
	スチールカバー mm			270	320	420	520	620	270	320	420	520	620
送 り	送り方式			ボールネジ （外径:φ36, リード:10）					ボールネジ （外径:φ40, リード:10）
	定格最大推力 N(kgf)			11,000(1,100)					15,500(1,550)
	ACサーボモータ (FANUC/MELDAS)			αiF22/HF354S					αiF30/HF453S
全長 mm				1,290	1,340	1,440	1,540	1,640	1,460	1,510	1,610	1,710	1,810
高さ mm				240					260
ベ ｜ ス	幅 mm			400					500
	長さ mm			930	980	1,080	1,180	1,280	1,030	1,080	1,180	1,280	1,380
概略質量 kg				310	320	340	360	380	475	490	515	540	565

形式				UFM630LM R(L)
項目
テ ｜ ブ ル	幅 mm			630
	長さ mm			800
	ストローク mm			250	300	400	500	600
	速度調整範囲 mm/min			50～20,000
	搭載質量 kg			3,600
	カバー幅 mm			630
	スチールカバー mm			270	320	420	520	620
送 り	送り方式			ボールネジ （外径:φ40, リード:10）
	定格最大推力 N(kgf)			15,500(1,550)
	ACサーボモータ (FANUC/MELDAS)			αiF30/HF453S
全長 mm				1,560	1,610	1,710	1,810	1,910
高さ mm				280
ベ ｜ ス	幅 mm			630
	長さ mm			1,130	1,180	1,280	1,380	1,480
概略質量 kg				685	700	730	760	790
