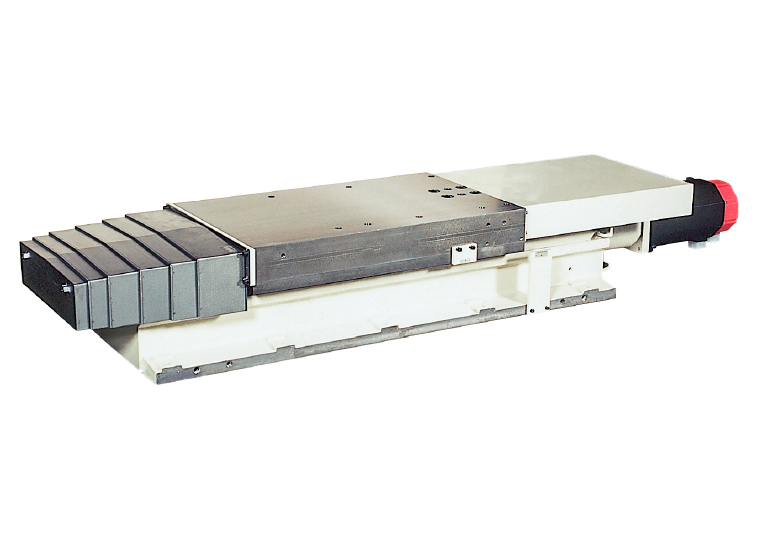

・従来のメカニカルフィードユニットよりコンパクト化・軽量化を進め、 ボーリング・フライス加工などの高精度、高剛性が要求される加工に最適なユニットです。
・案内面には両平形を採用｡ 広い案内面を持つことから、｢高荷重に耐える｣、 「加工･組立が容易」、｢切削油条件が良い｣、｢摩耗補正が簡単｣、｢精度維持が容易｣ などの特長があります。
・また、ターカイトの採用により、耐摩耗性が高まると同時に摩擦係数が小さくなり負荷能力が高まり、スティックスリップを防止することができます。 また、材質的にも耐水性があり、スライド面の耐食性を得ることもでき、摩耗したとき簡単に張り替え元の精度に復元することができます｡

テーブル上面の平行度（前後･左右方向共に）	0.01/300mm
テーブル運動真直度（全ストロークにおいて）	0.01mm
全高の公差	0～＋0.1mm
テーブルの浮上がり	0.01mm以下

形式			UFM250SW R(L)					UFM320SW R(L)
項目
テ ｜ ブ ル	幅 mm		250					320
	長さ mm		400					500
	ストローク mm		250	300	400	500	600	250	300	400	500	600
	速度調整範囲 mm/min		50～20,000					50～20,000
	搭載質量 kg		1,000					1,500
	カバー幅 mm		264					328
	スチールカバー mm		270	320	420	520	620	270	320	420	520	620
送 り	送り方式		ボールネジ （外径:φ25, リード:10）					ボールネジ （外径:φ32, リード:10）
	定格最大推力 N(kgf)		2,750(275)					5,500(550)
	ACサーボモータ (FANUC/MELDAS)		αiF8/HF104S					αiF12/HF204S
全長 mm			1,000	1,050	1,150	1,250	1,350	1,100	1,150	1,250	1,350	1,450
高さ mm			200					220
ベ ｜ ス	幅 mm		250					320
	長さ mm		710	760	860	960	1,060	820	870	970	1,070	1,170
概略質量 kg			140	150	165	180	195	235	240	255	270	285

形式			UFM400SW R(L)					UFM500SW R(L)
項目
テ ｜ ブ ル	幅 mm		400					500
	長さ mm		600					700
	ストローク mm		250	300	400	500	600	250	300	400	500	600
	速度調整範囲 mm/min		50～20,000					50～20,000
	搭載質量 kg		2,300					3,200
	カバー幅 mm		404					482
	スチールカバー mm		270	320	420	520	620	270	320	420	520	620
送 り	送り方式		ボールネジ （外径:φ36, リード:10）					ボールネジ （外径:φ40, リード:10）
	定格最大推力 N(kgf)		10,500(1,050)					14,500(1,450)
	ACサーボモータ (FANUC/MELDAS)		αiF22/HF354S					αiF30/HF453S
全長 mm			1,290	1,340	1,440	1,540	1,640	1,460	1,510	1,610	1,710	1,810
高さ mm			240					260
ベ ｜ ス	幅 mm		400					500
	長さ mm		930	980	1,080	1,180	1,280	1,030	1,080	1,180	1,280	1,380
概略質量 kg			375	390	420	450	480	565	580	610	640	670

形式			UFM630SW R(L)
項目
テ ｜ ブ ル	幅 mm		630
	長さ mm		800
	ストローク mm		250	300	400	500	600
	速度調整範囲 mm/min		50～20,000
	搭載質量 kg		3,200
	カバー幅 mm		592
	スチールカバー mm		270	320	420	520	620
送 り	送り方式		ボールネジ （外径:φ40, リード:10）
	定格最大推力 N(kgf)		14,000(1,400)
	ACサーボモータ (FANUC/MELDAS)		αiF30/HF453S
全長 mm			1,560	1,610	1,710	1,810	1,910
高さ mm			280
ベ ｜ ス	幅 mm		630
	長さ mm		1,130	1,180	1,280	1,380	1,480
概略質量 kg			820	840	880	920	960
