豊和工業株式会社

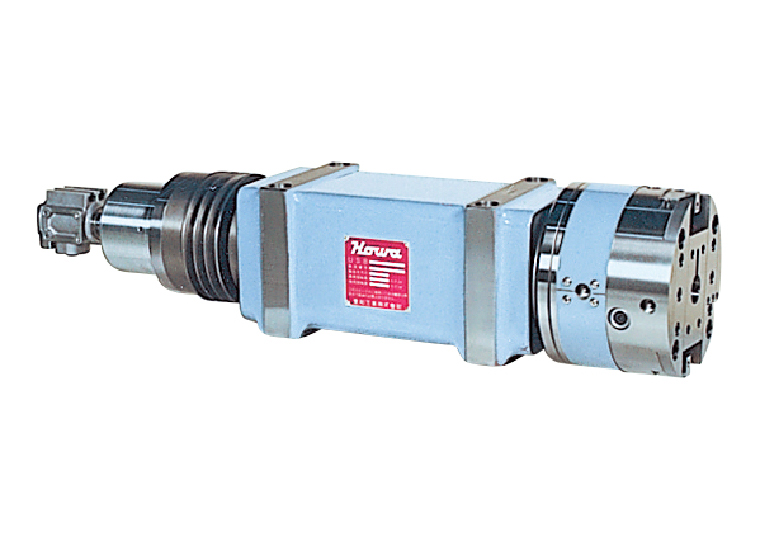

スピンドルユニット

フェーシング用

特徴

・スライダは、ラック・ピニオンを介して油圧シリンダにより作動します。 従って油圧シリンダへの供給油量に比例してフェーシングスライドが送られるので、フェーシング速度はストローク中一定で、速度調整も容易です。
・内蔵バランス機構により、フェーシングストローク中も常にバランスを保ちます。

使用

形式 USB60AZ‐FU15 USB80AZ‐FU30 USB80AZ‐FU45 USB100BZ‐FU60
主軸径 mm 60 80 100
最大フェーシングストローク mm 15 30 45 60
常用最高回転数 min-1
(アーバ質量右記のとき)
1,200
(1.5kg以下)
1,000
(2kg以下)
800
(4kg以下)
600
(6kg以下)
回転油圧シリンダ HH960C63
H-291
HH960C80
H-242-1
HH960C80
H-245
HH960C100
H-328
シリンダ面積 cm2 (X)側 28 44.6 72
(Y)側 25 42.3 70.8
常用使用圧力 MPa{kgf/cm2} 1.2~2.5(12~25) 1.8~2.5(18~25)
送り速度 mm/min 30~300
保証精度 mm フェーシング外周振れ:0.02以内
スライド運動の直角度(全ストロークについて):FU15・30・・・0.005, FU45・60・・・0.01
標準仕様 プーリ
塗装色:ペンギングレー
質量 kg 95 145 185 320
