豊和工業株式会社

OKスライダ

ORK

スリットタイプ

特長

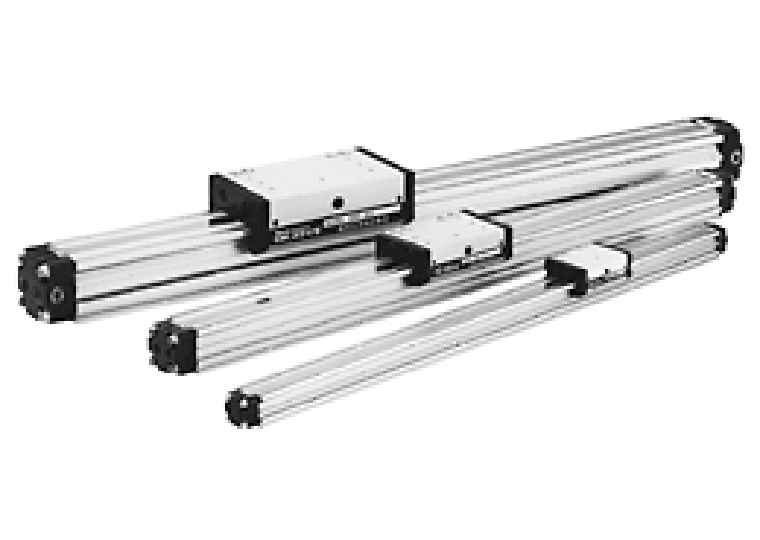

・シリンダバレル本体をガイドにしたカムフォロアガイド(ころがり軸受)付ロッドレスシリンダです。

 高速でスムーズな作動を実現します。



・ショックアブソーバ、アジャストボルトが装着可能です。

仕様

形式 ORK
シリンダ内径 mm 16 20 25 32 40 50
使用流体 空気 注1
作動形式 複動形
使用圧力範囲 MPa 0.15~0.8 0.1~0.8
耐圧 MPa 1.2
使用温度範囲 0~60
使用速度範囲 mm/s 100~2000 注2
クッション 可変クッション
給油 不要 注3
ストローク調整範囲mm
(仕様ストロークに対して片側)  注4
ショックアブソーバ付(オプション) 全ストローク任意および微調整
0~-15
全ストローク任意および微調整
0~-20
全ストローク任意
および微調整
0~-30
アジャストボルト付
(オプション)
(ストロークエンド微調整のみ)
0~-4 0~-5 0~-6 0~-8 0~-10
最大ストローク mm 3000 5000
ストローク公差mm 1000以下 +1.5
0
1001~3000 +2.0
0
3001~5000 +2.5
0
配管接続口 M5×0.8 Rc1/8 Rc1/4 Rc3/8

注:

1.圧縮空気中の水分、ダスト、酸化オイルなどの不純物を除去した清浄な空気をご使用ください。

2.使用ピストン速度は、クッション能力図によって選定してください。

3.無給油で使用できますが、給油する場合には、タービン油一種(ISO VG32)相当品をご使用ください。

4.詳細についてはカタログをご覧ください。
