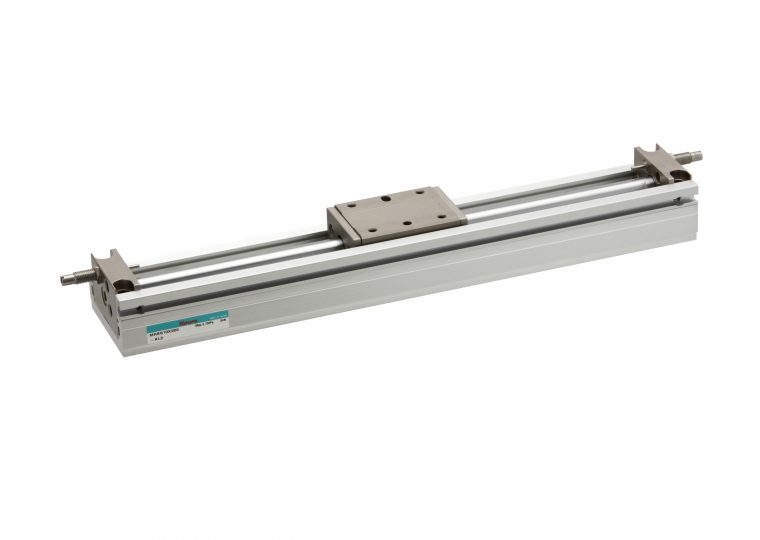

ガイドロッドレス(マグネット式)

MRB

マグネットタイプ

カタログはこちら

※ファイルを直接ダウンロードできます。

特長

ガイド機構を内蔵

・マグネット式ロッドレスシリンダにガイド機構を内蔵

軽量、コンパクトながら高剛性を実現

食品機械用H1対応グリス仕様も選択可能

・NSF H1食品機械用グリス仕様を用意。

形式 MRB
シリンダ内径 mm 10 16 20 25
使用流体 空気 注1
作動形式 複動形
使用圧力範囲 MPa 0.2~0.7
耐圧 MPa 1.05
使用温度範囲 0~60 0~40 注7
使用速度範囲 mm/s ショックアブソーバ 10~1000 (30~1000) 注2 注3

ラバーストッパ 10~500 (30~500) 注2 注3

メタルストッパ 10~300 (30~300) 注2 注3

クッション ショックアブソーバ

ラバーストッパ

メタルストッパ

給油 不要 注4
平行度 注5 mm 0.1
ストローク調整範囲 mm ショックアブソーバ 片側 0~-9 片側 0~-22.5 片側 0~-31.5 片側 0~-33.5
ラバーストッパ 片側 0~-9 片側 0~-22.5 片側 0~-31.5 片側 0~-33.5
メタルストッパ 片側 0~-20 片側 0~-19.5 片側 0~-26.5 片側 0~-23.5
タッチスイッチ使用時 注6 片側 0~-8 片側 0~-7.5 片側 0~-5.5 片側 0~-2.5
最大ストローク mm 500
最大積載質量 注2 kg 4 9 14 16
配管接続口 M5×0.8 Rc1/8

注:

1. 圧縮空気中の水分、ダスト、酸化オイルなどの不純物を除去した清浄な空気をご使用ください。

2. 積載質量とピストン速度との関係は、クッション能力線図をご覧ください。

3. 括弧内はH1グリス使用速度範囲です。

4. 無給油で使用できますが、給油する場合は必ず弊社にお問い合せください。タービン油は使用しないでください。

5. エンドプレートとベースの取付穴すべてに取付ボルトを締付けたときの本体底面に対するテーブル上面の平高度です。

走り平高度とは異なります。

6. ㈱メトロールの「タッチスイッチCS067A」を取り付ける場合は、ストローク調整範囲が狭くなります。

7. 使用温度範囲以上で使用されますとガイド部のガタの発生、精度の悪化を及ぼす原因となります。
