豊和工業株式会社

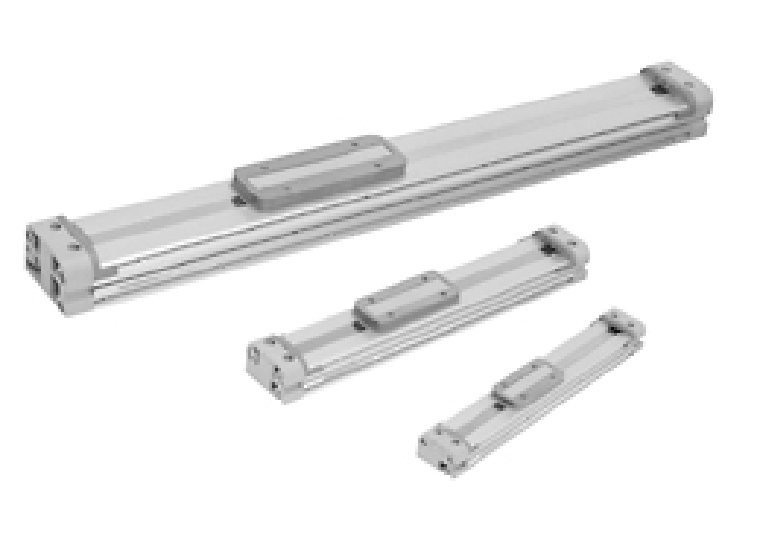

エコロッドレス

ORV

スリットタイプ

特長

・徹底したVE設計で価格1/2(当社比)を実現した薄形ロッドレスシリンダです。



・エンドキャップは、取付けブラケット無しで直接取付けが可能です。

仕様

形式 ORV
シリンダ相当内径 mm 16 20 25 32 40 50
使用流体 空気 注1
作動形式 複動形
使用圧力範囲 MPa 0.15~0.8
耐圧 MPa 1.2
使用温度範囲 0~60
使用速度範囲 mm/s バンパ80~500、ショックアブソーバ80~800 注2
クッション 標 準 バンパ
オプション ショックアブソーバ
給油 不要 注3
ストローク調整範囲
(仕様ストロークに対して片側)
mm 片側 0~-20 片側 0~-30
ショックアブソーバ装着時(オプション)
最大ストローク mm 2000
ストローク公差 mm (2000以下) 注4 +5
+1
+6
+1
+6
0
+6
+1
+7
+1
+6
+2
配管接続口 M5×0.8 Rc1/8 Rc1/4 Rc3/8
注:

1.圧縮空気中の水分、ダスト、酸化オイルなどの不純物を除去した清浄な空気をご使用ください。

2.積載質量とぴ巣チン速度との関係は、バンパ能力線図とショックアブソーバ能力線図をご覧ください。

3.無給油で使用できますが、給油する場合はタービン油1種(ISO VG32)相当品をご使用ください。

4.使用圧力によってストロークが変化しますので、バンパ変位量のグラフをご覧ください。
