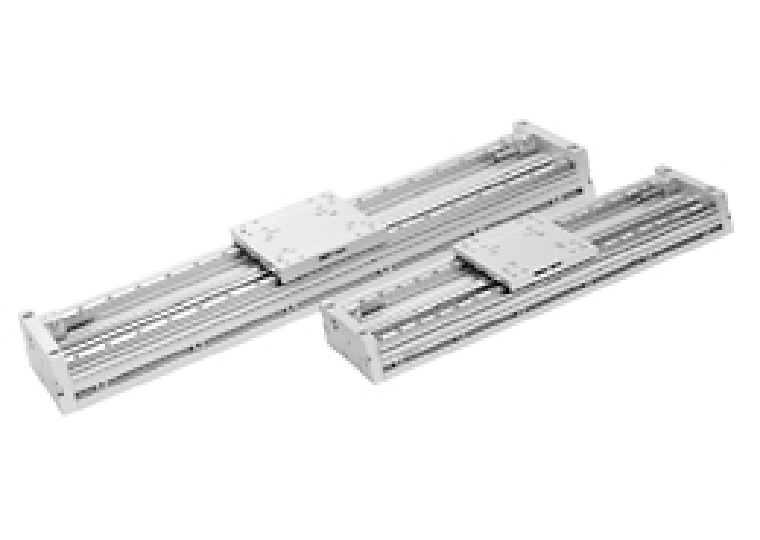

ロッドレススライダ

MRW

マグネットタイプ

カタログはこちら

※ファイルを直接ダウンロードできます。

特長

・高剛性・高精度リニアガイドを2本装備することにより安定性・信頼性が抜群です。

・エンドプレートでのダイレクト取付けが可能です。

仕様

形式 MRW
シリンダ内径 mm 16 25 40
使用流体 空気 注1
作動形式 複動形
使用圧力範囲 MPa 0.2~0.7
耐圧 MPa 1.05
使用温度範囲 0~60
使用速度範囲 注2 mm/s 150~1000
(150~2000)
100~1000(100~2000)
クッション ショックアブソーバ(標準装備)
給油 不要 注3
繰返し位置精度 mm ±0.05
平行度 注4 mm 0.3
ストローク調整範囲 mm アタッチメントホルダ 全ストローク任意
ショックアブソーバ 微調整 片側-5~+5
最大ストローク mm 1500 2000
最大積載質量 注5 kg 13 30 60
配管接続口 M5×0.8 Rc1/8 Rc1/4
注:
  1. 圧縮空気中の水分、ダスト、酸化オイルなどの不純物を除去した清浄な空気をご使用ください。
  2. ( )内の数字は、使用速度2000mm/s対応ショックアブソーバ使用時です。
  3. 無給油で使用できますが、給油する場合はタービン油1種(ISO VG32)相当品をご使用ください。
  4. 本体底面に対するテーブル上面の平行度です。走り平行度とは異なります。
  5. 積載質量とピストン速度との関係は、ショックアブソーバ能力線図をご覧ください。
