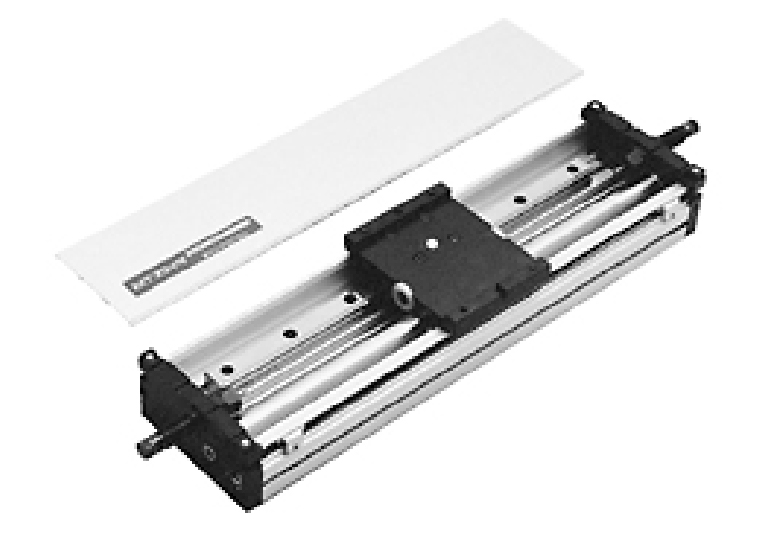

- MRT
・高剛性、高精度のリニアガイド1本を内蔵しており高い直進性を確保します。
・高速作動に対応するショックアブソーバを標準装備しています。
・センサスイッチが装着可能です。
| 形式 | MRT | ||||
|---|---|---|---|---|---|
| シリンダ内径 | mm | 10 | 16 | 25 | |
| 使用流体 | 空気 注1 | ||||
| 作動形式 | 複動形 | ||||
| 使用圧力範囲 | MPa | 0.2～0.7 | |||
| 耐圧 | MPa | 1.05 | |||
| 使用温度範囲 | ℃ | 0～60 | |||
| 使用速度範囲 | mm/s | 200～800 | |||
| クッション | ショックアブソーバ（標準装備） | ||||
| 給油 | 不要 注2 | ||||
| 繰返し位置精度 | mm | ±0.05 | |||
| 平行度 注3 | mm | 0.2 | |||
| ストローク調整範囲 （仕様ストロークに対して片側） |
mm | －24～＋1 | －19～＋1 | －21～＋1 | |
| 最大ストローク | mm | 1000 | 1500 | 2000 | |
| 最大積載質量 | kg | 5 | 10 | 25 | |
| 配管接続口 | M5×0.8 | Rc1/8 | |||
