豊和工業株式会社

MGスライダ

MRG

マグネットタイプ

カタログはこちら

※ファイルを直接ダウンロードできます。

特長

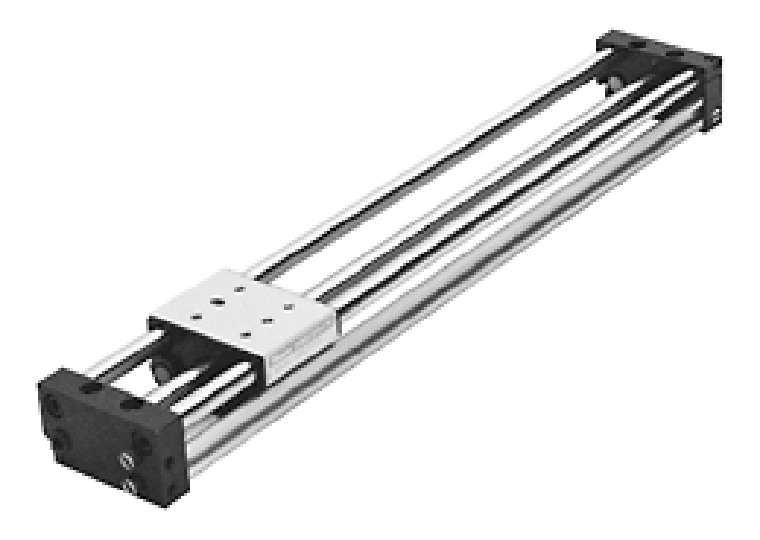

・シャフト2本をガイドにしたすべり軸受ガイド付マグネット式ロッドレスシリンダです。

・ショックアブソーバが装着可能です。

・センサスイッチが装着可能です。

仕様

形式 MRG
シリンダ内径 mm 6 10 16 20 25 32 40
使用流体 空気 注1
作動形式 複動形
使用圧力範囲 MPa Hタイプ 0.25~0.7 0.2~0.7
Lタイプ 0.18~0.35
耐圧 MPa 1.05
使用温度範囲 0~60
使用速度範囲 mm/s 100~500 注2
クッション ゴムバンパ
給油 不要 注3
ストローク調整範囲 mm +1~-6 ストロークエンドで微調整
最大ストローク mm 300 500 750 1000 1500
配管接続口 M5×0.8 Rc1/8 Rc1/4
注:
  1. 圧縮空気中の水分、ダスト、酸化オイルなどの不純物を除去した清浄な空気をご使用ください。
  2. センサスイッチを中間位置で使用する場合には、負荷リレーなどの応答速度との関係上、
    使用速度を300mm/s以下にしてください。
  3. 無給油で使用できますが、給油する場合はタービン油1種(ISO VG32)相当品をご使用ください。

各種データダウンロード

カタログ

MRG※ファイルを直接ダウンロードできます。

2D-CADデータ

※ファイルを直接ダウンロードできます。

ロッドレスシリンダ一覧
