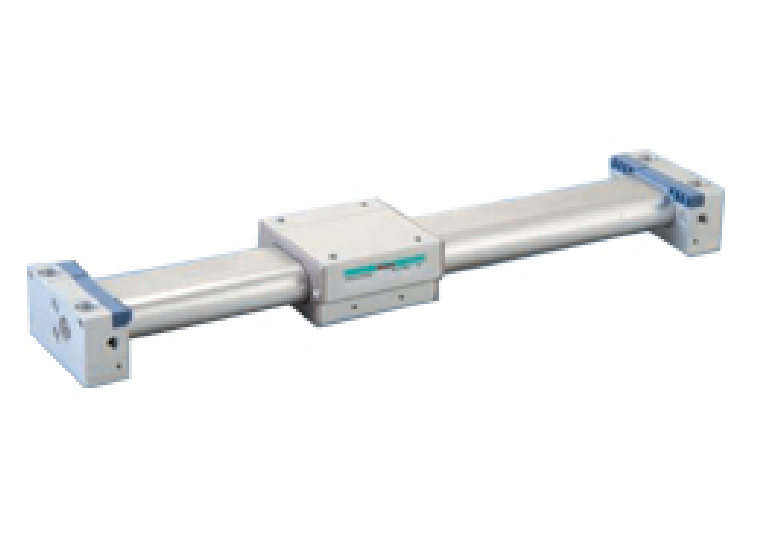

フラットロッドレス

MRV

マグネットタイプ

カタログはこちら

※ファイルを直接ダウンロードできます。

特長

・オーバルチューブ（偏平形）採用による薄形マグネット式ロッドレスシリンダです。

・廻り止め機能を装備しています。

・8mm/sの低速作動を実現しました。

・クリーン仕様（CS-MRV）はJIS・ISOクラス5相当（FED-STDクラス100相当）に対応しています。

仕様

マグネットタイプ フラットロッドレスシリンダ（MRVシリーズ）

形式 MRV
シリンダ相当内径 mm 14 22 28 35 45 56
使用流体 空気　注1
作動形式 複動形
使用圧力範囲 MPa 0.2～0.7
耐圧 MPa 1.05
使用温度範囲 ℃ 0～60
使用速度範囲 mm/s 基本形 8～500　注2
ショックアブソーバ仕様 8～800　注2
クッション 基本形 バンパ
ショックアブソーバ仕様 ショックアブソーバ
給油 不要　注3
ストローク調整範囲
（仕様ストロークに対して片側）		 mm 0～－10 0～－6 0～－15 0～－21 0～－22.5 0～－19.5
ショックアブソーバ仕様
最大ストローク mm 1000 1500　　注4 2000　　注4
ストローク公差 mm ＋2
0
配管接続口 M5×0.8 Rc1/8 Rc1/4
注：
  1. 圧縮空気中の水分、ダスト、酸化オイルなどの不純物を除去した清浄な空気をご使用ください。
  2. 積載質量とピストン速度の関係は、カタログ記載のバンパ能力線図とショックアブソーバ能力線図をご覧ください。
  3. 無給油で使用できます。給油する場合は、必ず弊社にお問い合わせください。
    タービン油は使用しないでください。
  4. センサレール付の最大ストロークは1000mmです。

クリーン仕様（CS-MRVシリーズ）

形式 CS-MRV
シリンダ相当内径 mm 14 22 28
使用流体 空気　注1
作動形式 複動形
使用圧力範囲 MPa 0.2～0.7
耐圧 MPa 1.05
使用温度範囲 ℃ 0～60
使用速度範囲 mm/s 基本形 8～500　注2
ショックアブソーバ仕様 8～800　注2
クッション 基本形 バンパ
ショックアブソーバ仕様 ショックアブソーバ
給油 不要　注3
ストローク調整範囲
（仕様ストロークに対して片側）		 mm 0～－10 0～－6 0～－15
ショックアブソーバ仕様
最大ストローク mm 1000 1500　注4
ストローク公差 mm ＋2
0
配管接続口 M5×0.8 Rc1/8
クリーン度 JIS・ISOクラス5相当（FED-STDクラス100相当）
注：
  1. 圧縮空気中の水分、ダスト、酸化オイルなどの不純物を除去した清浄な空気をご使用ください。
  2. 積載質量とピストン速度の関係は、カタログ記載のバンパ能力線図とショックアブソーバ能力線図をご覧ください。
  3. 無給油で使用できます。給油する場合は、必ず弊社にお問い合わせください。
    タービン油は使用しないでください。
  4. センサレール付の最大ストロークは1000mmです。

各種データダウンロード

カタログ

MRV ※ファイルを直接ダウンロードできます。

2D-CADデータ

※ファイルを直接ダウンロードできます。
