- ORGA

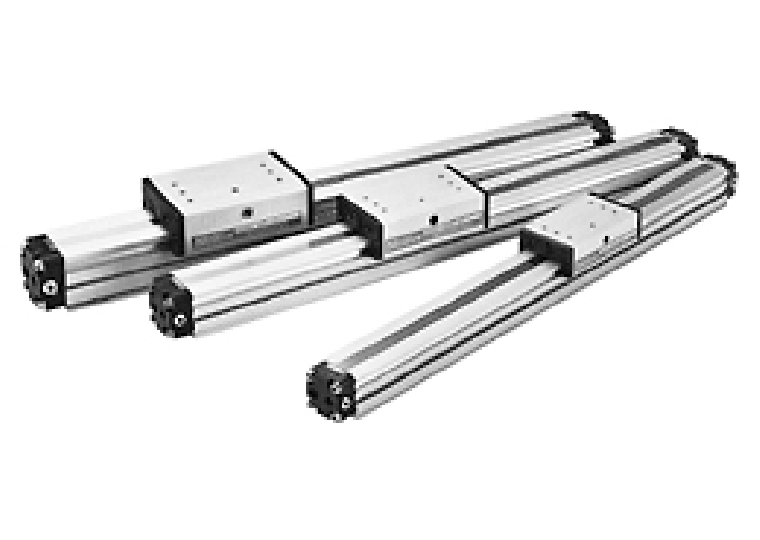

・シリンダバレル本体をガイドにした樹脂プレートガイド（すべり軸受）付ロッドレスシリンダです。
・ショックアブソーバ、アジャストボルトが装着可能です。
| 形式 | ORGA | ||||||
|---|---|---|---|---|---|---|---|
| シリンダ内径 | mm | 16 | 20 | 25 | 32 | 40 | 50 |
| 使用流体 | 空気 注1 | ||||||
| 作動形式 | 複動形 | ||||||
| 使用圧力範囲 | MPa | 0.15～0.8 | |||||
| 耐圧 | MPa | 1.2 | |||||
| 使用温度範囲 | ℃ | 0～60 | |||||
| 使用速度範囲 | mm/s | 100～1000 注2 | |||||
| クッション | 標 準 | 可変クッション | |||||
| オプション | ショックアブソーバ | ||||||
| 給油 | 不要 注3 | ||||||
| ストローク調整範囲mm （仕様ストロークに対して片側） |
ショックアブソーバ付 （オプション） |
全ストローク任意 および微調整 0～－15 |
全ストローク任意 および微調整 0～－20 |
全ストローク任意 および微調整0～－30 |
|||
| アジャストボルト付 （オプション） |
（ストロークエンド微調整のみ） | ||||||
| 0～－4 | 0～－5 | 0～－6 | 0～－8 | 0～－10 | |||
| 最大ストローク | mm | 3000 | 5000 | ||||
| ストローク公差mm | 1000以下 | ＋1.5 0 |
|||||
| 1001～3000 | ＋2.0 0 |
||||||
| 3001～5000 | ― | ＋2.5 0 |
|||||
| 配管接続口 | M5×0.8 | Rc1/8 | Rc1/4 | Rc3/8 | |||
