豊和工業株式会社

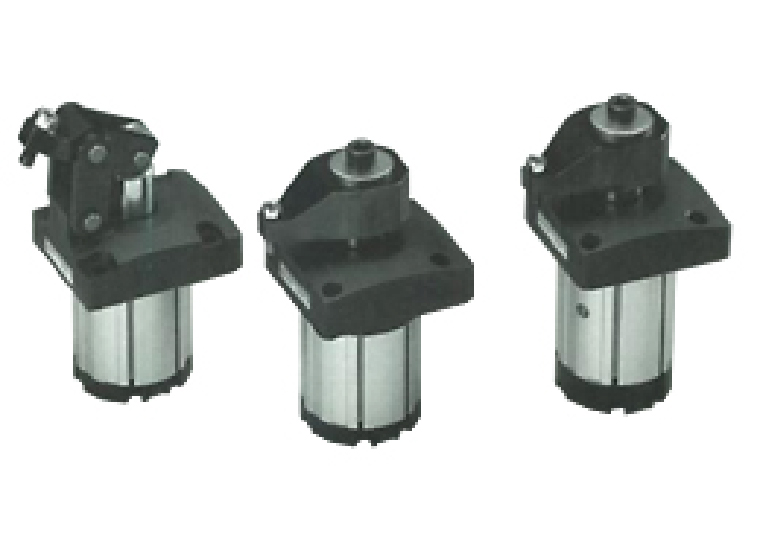

センサ付油圧クランプシリンダ

JSシリーズ(7MPa)

特長

・埋込み型センサスイッチを採用しているのでクランプ・アンクランプ確認が容易です。



・センサスイッチは、切削水対策を施した タフな防水構造です。



・切粉や高圧クーラントの浸入を防ぐ強力スクレーパを選択可能です。

仕様(JSS、JSM、JSP)

形式 JSS JSM JSP
作動形式 スイング形 スイーベル形
(移動旋回)
スイーベル形
(定位置旋回)
シリンダ内径 mm 32、40、50、63
使用流体 一般鉱物性作動油
使用圧力範囲 MPa 1.0~7.0 1.5~7.0 2.0~7.0
耐圧力 MPa 10.5
使用ピストン速度範囲 mm/s 8~100 注1
周囲温度範囲 注2 -5~80
注:
1.75°スイング時間が0.5秒以上になるようにフローコントロールバルブ等で調整してください。

2.センサスイッチを使用する場合は-5~70℃です。

仕様(JSF、JSR)

形式 JSF JSR
支持形式 フロントマウント形 リヤーマウント形
シリンダ内径 mm 32、40、50、63
使用流体 一般鉱物性作動油
使用圧力範囲 MPa 1.0~7.0
耐圧力 MPa 10.5
使用ピストン速度範囲 mm/s 8~100
周囲温度範囲 注2 -5~80
