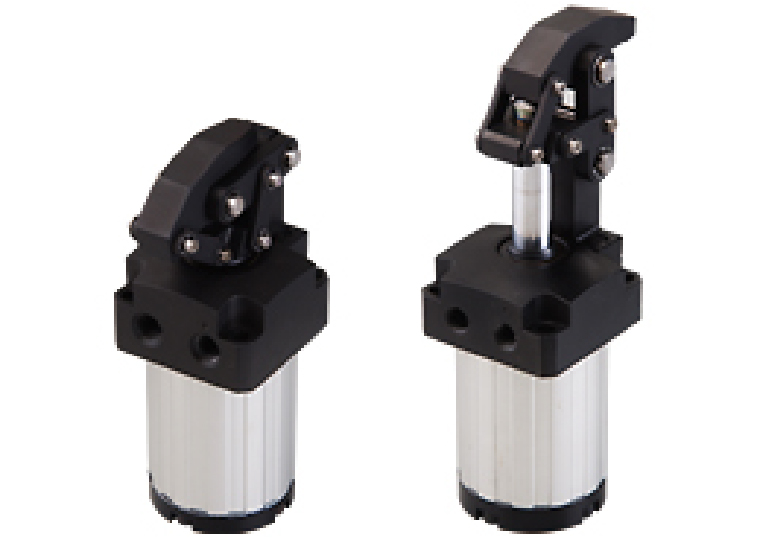

コンパクトフロッグクランプ®シリンダ
JLF5Hシリーズ（7MPa）
※「フロッグクランプ」は、豊和工業株式会社の登録商標です（登録第5399015号）。
カタログはこちら
※ファイルを直接ダウンロードできます。
※「フロッグクランプ」は、豊和工業株式会社の登録商標です（登録第5399015号）。
※ファイルを直接ダウンロードできます。
・クランプアームがクランプ面より低い位置に退避可能です。
工程間のワーク搬送が干渉を気にすることなくスムーズに行えます。
・作動軌跡が非常にコンパクトです。
従来のスイング形やスイーベル形でクランプしにくいわずかなスペースでもクランプが可能です。
・切粉や高圧クーラントの浸入を防ぐ強力スクレーパを選択可能です。
| 形式 | JLF5H | ||||
|---|---|---|---|---|---|
| シリンダ内径 | mm | 28 | 34 | 42 | 52 |
| 使用流体 | 一般鉱物性作動油 | ||||
| 使用圧力範囲 | MPa | 1.0～7.0 | |||
| 耐圧力 | MPa | 10.5 | |||
| 使用ピストン速度範囲 | mm/s | 8～100 | |||
| 周囲温度範囲 | ℃ | －5～80 | |||
| シリンダ受圧面積 cm2 | クランプ側 | 6.2(5.4) | 9.1(7.5) | 13.9(11.8) | 21.2(18.1) |
| シリンダ容量 cm3 注1 |
クランプ側 | 20.9(18.3) | 34.5(28.7) | 61.0(52.1) | 106.2(90.5) |
| アンクランプ側 | 15.7 | 28.7 | 52.1 | 90.5 | |
