豊和工業株式会社

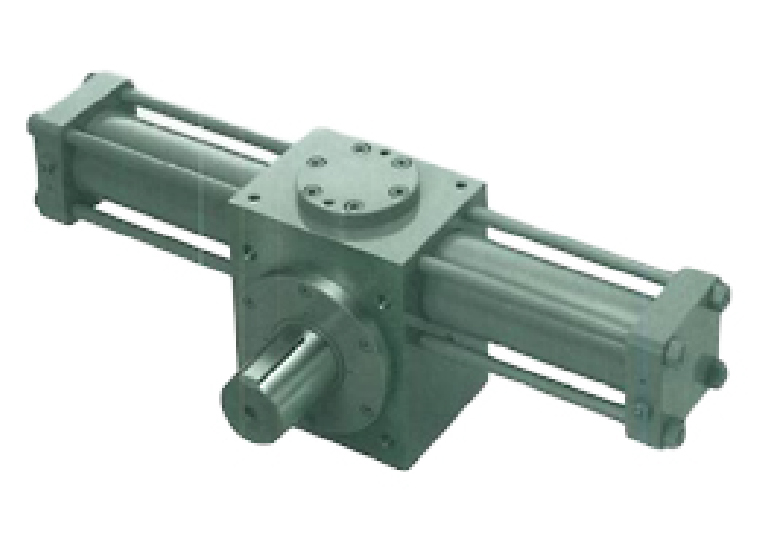

油圧ロータリータ

RTB(10MPa)

特長

・ラック・ピニオン方式の油圧ロータリーアクチュエータです。

・構造は非常にシンプルですので、故障が少なく高い信頼性が得られます。

・回転テーブル、反転装置、搬送装置等さまざまな用途に使用可能です。

・標準の回転角度は250°で任意の回転角度も製作可能です。

仕様

形式 RTB
機構 ラック・ピニオン方式
最高使用圧力 MPa 10
最低作動圧力 MPa 0.3
適用作動油 一般鉱物性作動油
使用油温 5~60
回転角度公差 °(度) 0~+2
バックラッシ °(度) 0.25
