豊和工業株式会社

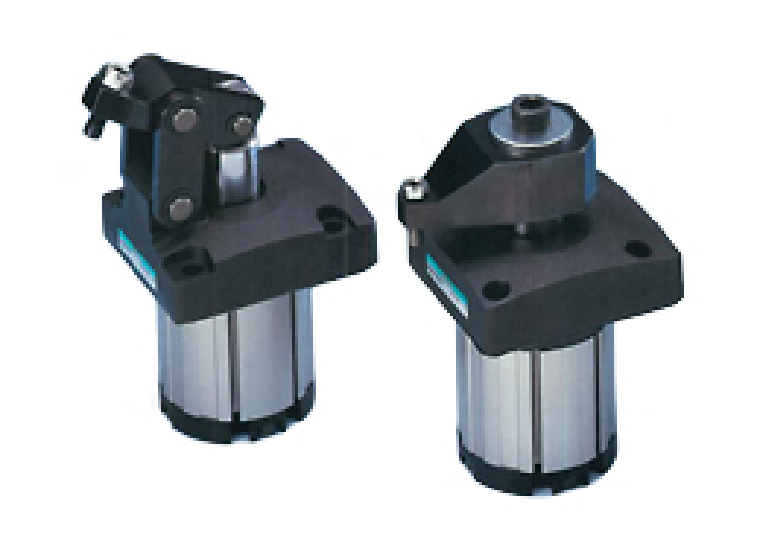

センサ付空気圧クランプシリンダ

JAシリーズ(0.8MPa)

カタログはこちら

※ファイルを直接ダウンロードできます。

特長

・センサ付油圧クランプJSシリーズの空気圧仕様です。
・スイング形(JAS)とスイーベル形(JAM)を用意しています。

仕様

形式 JAS JAM
作動形式 スイング形 スイーベル形(移動旋回)
シリンダ内径 mm 32、40、50、63
使用流体 空気
使用圧力範囲 MPa 0.1~0.8 0.4~0.8
耐圧力 MPa 1.2
使用ピストン速度範囲 mm/s 30~100 注1
周囲温度範囲 5~60

注:75°スイング時間が0.5秒以上になるようにフローコントロールバルブ等で調整してください。

各種データダウンロード

カタログ

JAシリーズ(0.8MPa)※ファイルを直接ダウンロードできます。

2D-CADデータ

3D-CADデータ

クランプシリンダ他空油圧機器一覧
