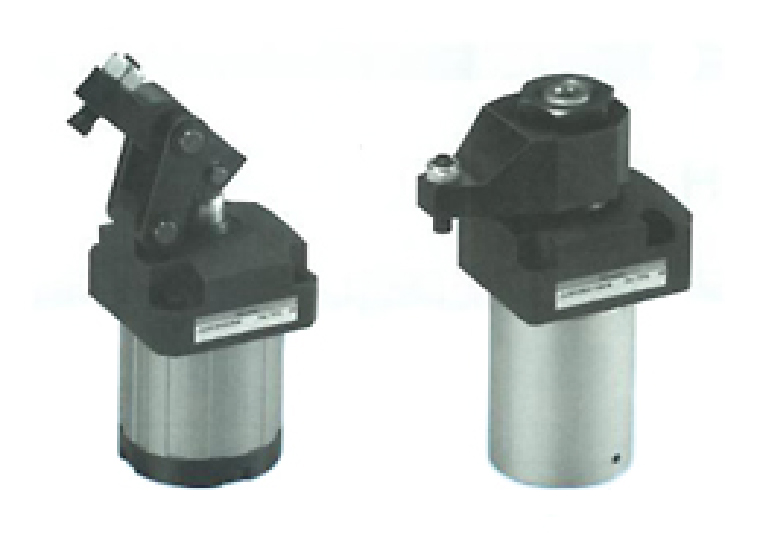

- JLシリーズ（7MPa）
・省スペース化対応のニューバージョンです。
・取付フランジ外角寸法を最小限に抑えたタイプで装置の小型化に貢献します。
・切粉や高圧クーラントの浸入を防ぐ強力スクレーパを選択可能です。
・ワイドバリエーションで、治具設計の容易化とスピードアップを実現できます。
| 形式 | JL5H | JL5S | ||||||
|---|---|---|---|---|---|---|---|---|
| シリンダ内径 | mm | 28 | 34 | 42 | 52 | 28 | 34 | 42 |
| 使用流体 | 一般鉱物性作動油 | |||||||
| 使用圧力範囲 | MPa | 1.0～7.0 | 1.5～7.0 | |||||
| 耐圧力 | MPa | 10.5 | ||||||
| 使用ピストン 速度範囲 |
mm/s | 8～100 | ||||||
| 周囲温度範囲 | ℃ | －5～80 | ||||||
| シリンダ受圧面積 cm2 注1 |
クランプ側 | 6.2 (5.4) |
9.1 (7.5) |
13.9 (11.8) |
21.2 (18.1) |
6.2 (5.4) |
9.1 (7.5) |
13.9 (11.8) |
| シリンダ容量 cm3 注1 |
クランプ側 | 13.6 (11.8) |
22.7 (18.9) |
38.8 (33.2) |
72.2 (61.5） |
13.6 (11.8) |
22.7 (18.9) |
38.8 (33.2) |
| アンクランプ側 | 10.2 | 18.9 | 33.2 | 61.5 | － | － | － | |
| 形式 | JL6H | JL6S | ||||||
|---|---|---|---|---|---|---|---|---|
| シリンダ内径 | mm | 35 | 42 | 53 | 65 | 38 | 45 | 55 |
| 使用流体 | 一般鉱物性作動油 | |||||||
| 使用圧力範囲 | MPa | 1.5～7.0 | 2.0～7.0 | |||||
| 耐圧力 | MPa | 10.5 | ||||||
| 使用ピストン 速度範囲 |
mm/s | 注2 | ||||||
| 周囲温度範囲 | ℃ | －5～80 | ||||||
| シリンダ受圧面積 cm2 | クランプ側 | 6.5 | 9.0 | 15.0 | 23.3 | 7.4 | 11.0 | 16.7 |
| シリンダ容量 cm3 注1 |
アンクランプ側 | 18.3 (16.1) |
30.5 (26.0) |
57.4 (50.8) |
96.2 (87.1） |
－ | － | － |
| クランプ側 | 12.3 | 19.7 | 39.0 | 67.5 | 14.1 | 24.2 | 43.4 | |
