セイフビュー(耐熱結晶化ガラス入り特定防火設備)

セイフビューは耐熱結晶化ガラス(ファイアライト)との組み合せによる特定防火設備です。

耐熱結晶化ガラスの特長

1. 熱膨張係数はゼロに近く、800℃に熱したガラスに冷水をかけても割れない、熱衝撃強度が強い材料です。


2. 網がなく、クリアな視界が得られ、フロートガラスと同等の透明度があります。


3. 耐熱ガラスに匹敵する化学耐久性があります。

ガラスに関して

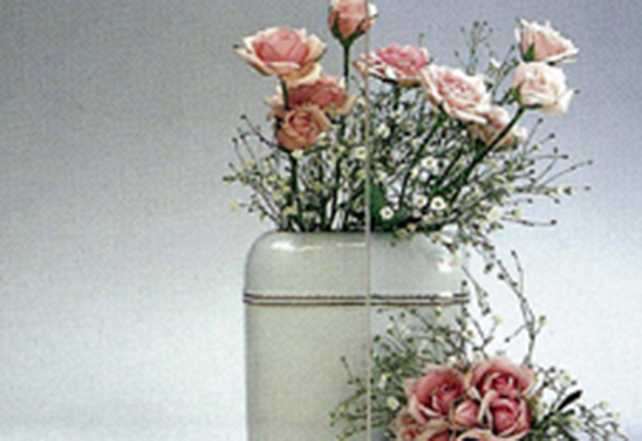

ハイグレード

ワイヤレスで高い透視性

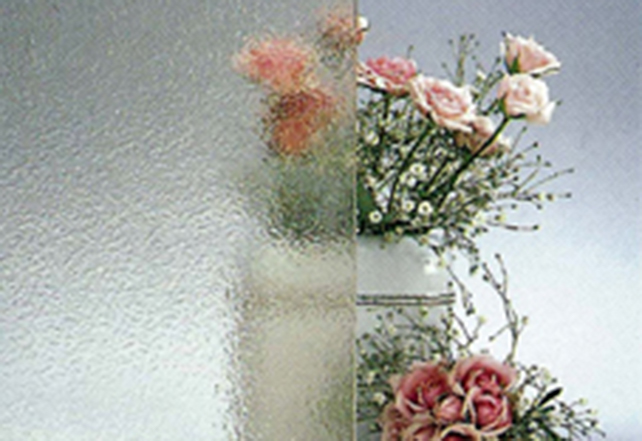

カスミ

光をソフトに展開するカスミ模様

梨地

広がるデザイン展開

サイズ

  813mm×1524mm×5t 914mm×1829mm×5t 914mm×2134mm×5t 914mm×2438mm×5t
ハイグレード
カスミ
梨地

※ 上記以外のサイズにつきましては、別途ご相談ください。

ガラスに関して

1. ガラス強度は、フロートガラス5mm厚と同等です。


2. 切断は、フロートガラスと同様にガラスカッターで容易にできます。


3. 破壊時は、フロートガラスと同様に放射状に割れます。


4. 曲げ加工はできません。

認定商品バリエーション

  最大寸法(W×H) 認定番号
はめ殺しサッシ 900mm×2000mm EA-9019
3連はめ殺しサッシ 2840mm×2400mm EA-9031
片開き框ドア 1000mm×2000mm EA-9024
片開き框ドア 1000mm×2400mm EA-9035
両開き框ドア 1800mm×2000mm EA-9018
欄間両袖はめ殺し付
片側常閉両開き戸
3200mm×3000mm
(ドア部 1970mm×2400mm)
EA-9034
片側常閉両開き戸 1800mm×2000mm EA-9065
欄間両袖はめ殺し付
片側常閉両開き戸
3200mm×3000mm
(ドア部 1970mm×2400mm)
EA-9066

設計上のご注意

本シリーズは、耐熱結晶化ガラスと、枠及扉を一体として個別認定を得た特定防火設備の為、ご使用に際しては諸々の制約条件があります。認定仕様以外の使い方では、特定防火設備として認められませんのでご注意ください。

・錠前は閉鎖時にラッチの出るタイプをご使用ください。
従って本締錠と押棒の組み合わせでの使用は出来ませんのでご注意ください。

・扉の吊金物は、丁番・ピポットヒンジ・フロアヒンジの使用が可能です。

・両開き框ドアは、自動フラッシュボルトの使用が義務付けられており、順位調整器が必要となります。

・片側常閉両開き戸及び欄間両袖付片側常閉開き戸の場合、フランス落しを使用しますので片開き戸の扱いとなります。

・各製品を組み合わせてご使用頂く場合は、耐火構造の壁等で区画してください。


※ 詳細につきましては、別途ご相談ください。
